Описание насосов Н40*Е, Н40*УР

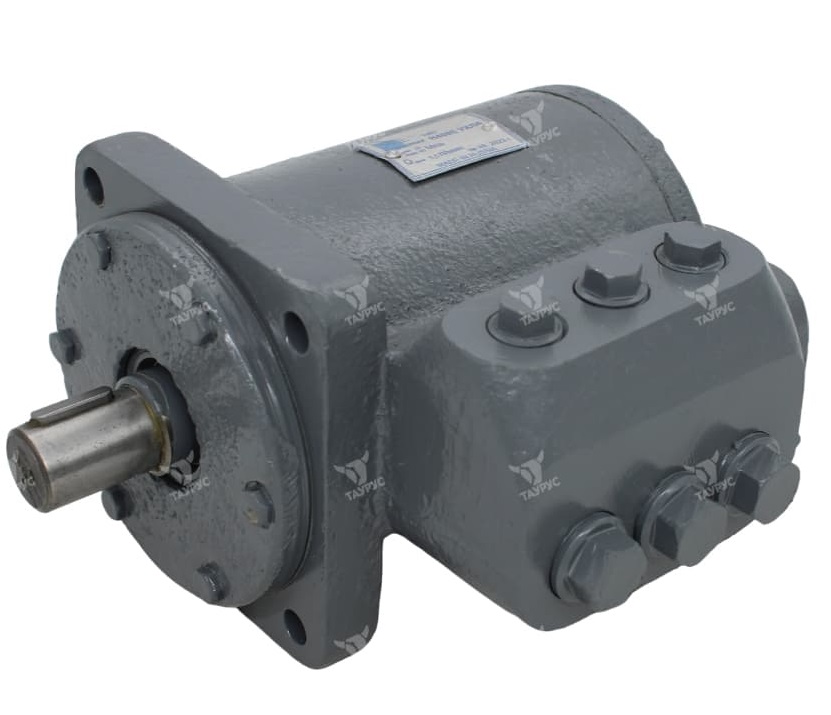

Насосы Н400Е, Н401Е, Н403Е — радиально-поршневые эксцентриковые реверсивные. Они предназначены для общемашиностроительного применения в гидроприводах, где требуется давление 20 МПа (насос Н400Е) или 32 МПа (насосы Н401Е и Н403Е) и нерегулируемый по величине поток рабочей жидкости. Направление вращения вала изменяется реверсом: насос подаёт жидкость в напорную линию при вращении вала в обе стороны.
Радиально-поршневые насосы типа Н400 применяются там, где нужно высокое давление (до 400 бар): в прессах, в установках для обработки полимеров, в зажимных устройствах станков и в других гидросистемах. Радиально-поршневая схема хорошо подходит для длительной работы при таких давлениях.
Насосы работают на чистом минеральном масле с кинематической вязкостью 17…213 мм²/с (сСт) при температуре масла +10…+50 °С. Масло должно быть очищено не грубее 13-го класса чистоты по ГОСТ 17216, что обеспечивается фильтрами с номинальной тонкостью фильтрации 25 мкм. Рекомендуемые марки масел: ВНИИ НП-403 ГОСТ 16728, И-20А, И-30А, И-40А ГОСТ 20799; также применяются ИГП-30, ИГП-49.
Примечание: в зависимости от завода-изготовителя реверсивные насосы Н400Е (Н401Е, Н403Е) могут иметь маркировку Н400УР (Н401УР, Н403УР) или НП-4/32, НП-12/32Е, НП-25/32Е.
Структура условного обозначения Н40*Е, Н40*УР
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| Н4 | 00 | Е | - |
| 1 | Тип насоса | Н4 = насос радиально-поршневой эксцентриковый |
| 2 | Исполнение по рабочему объёму и давлению |
00 = 4 см³, 20 МПа 01 = 12,5 см³, 32 МПа 03 = 25 см³, 32 МПа |
| 3 | Исполнение | Е = модернизированная конструкция |
| 4 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
без индекса = УХЛ4 04 = О4 |
Технические характеристики Н40*Е, Н40*УР
| Параметр | изм. |
Н400Е (Н400УР) |
Н401Е (Н401УР) |
Н403Е (Н403УР) |
|---|---|---|---|---|
| Рабочий объём | см³ | 4 | 12,5 | 25 |
| Номинальная частота вращения | об/мин | 1500 | ||
| Номинальная подача | л/мин | 5,5 ± 5% | 17,06 ± 5% | 34,12 ± 5% |
| Давление на выходе минимальное | МПа (бар) | 20 (200) | 32 (320) | |
| Давление на выходе максимальное | МПа (бар) | 28 (280) | 40 (400) | |
| Давление на входе минимальное | МПа (бар) | 0,005 (0,05) | ||
| Давление на входе максимальное | МПа (бар) | 0,01 (0,1) | ||
| Коэффициент подачи | - | 0,91 | ||
| КПД | - | 0,82 | 0,85 | |
| Номинальная мощность | кВт | 2,2 | 10,5 | 21 |
| Направление вращения вала | - | любое | ||
| Масса (без рабочей жидкости) | кг | 15 | 38 | 47 |
| Способ крепления | - | фланец | лапы | |
| Присоединение входа | - | M27x2 | M42x2 | |
| Присоединение выхода | - | M20x1,5 | ||
| Количество выходов | шт. | 1 | 1 | 2 |
| Диаметр вала | мм | 25h7 | 38h7 | |
| Кран на всасывающей трубе (проходное сечение) | дюйм | 1/2" | 3/4" | 1" |
| Рабочая жидкость | - | минеральное масло, вязкость 17…213 мм²/с (сСт) | ||
| Температура рабочей жидкости | °C | +10…+50 | ||
| Температура окружающей среды | °C | -40…+50 | ||
| Класс чистоты рабочей жидкости по ГОСТ 17216, не грубее | - | 13 (фильтрация 25 мкм) | ||
Параметры указаны при работе на чистом минеральном масле вязкостью 30…35 мм²/с (сСт).

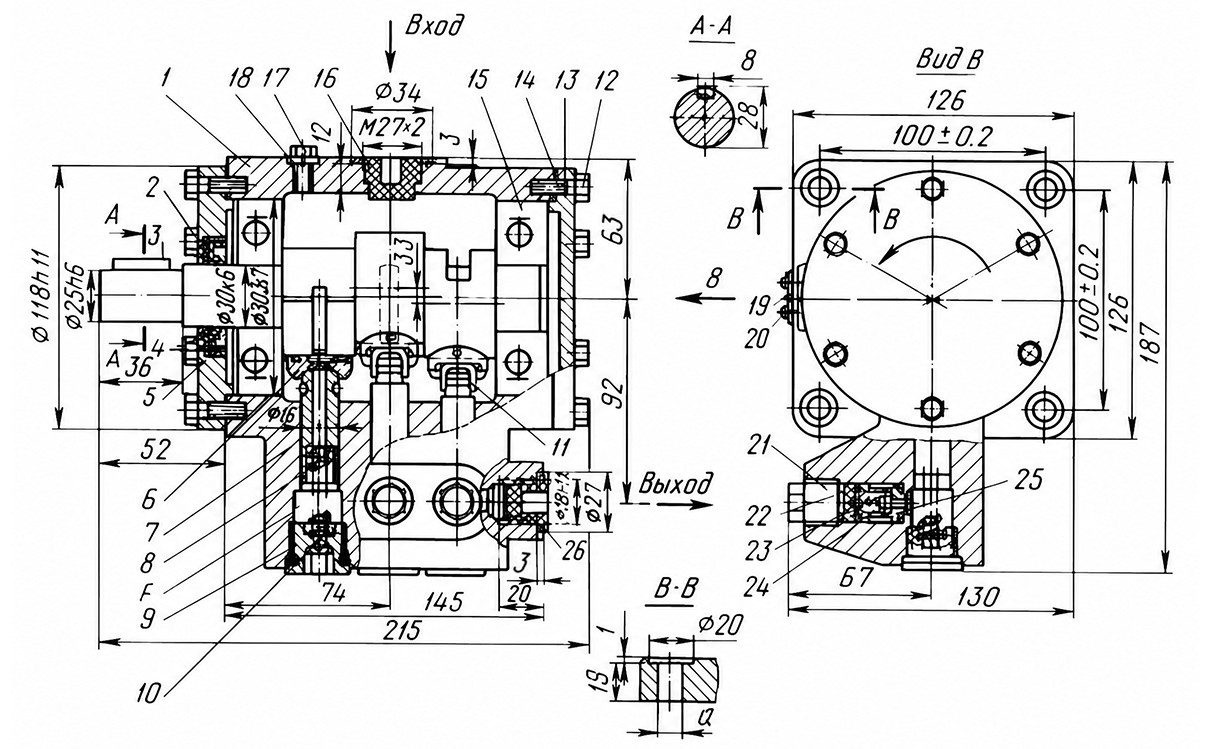

Устройство и принцип работы Н40*Е, Н40*УР
Корпус насоса 1 и крышки 5,13 образуют картер, который заполнен маслом. В корпусе 1 есть отверстия для крепления болтами на плите (насосы Н401Е и Н403Е) или на кронштейне (насос Н400Е). В расточках корпуса на подшипниках 15 установлен приводной вал 2 с тремя эксцентриками.
Уплотнение между приводным валом 2 и крышкой 5 выполнено манжетой 4. При вращении вала 2 эксцентрики через гидростатические подпятники 6 воздействуют на поршни 7. Поршни установлены в расточках корпуса и закрыты пробками 9, которые также служат упорами пружин 8 возврата поршней. Подпятники 6 установлены на сферическом шарнире и крепятся к нему специальными скобами 11.
При вращении вала 2 рабочая камера «F» заполняется рабочей жидкостью через отверстия в поршне и подпятнике; для этого на поверхности эксцентриков предусмотрены вырезы. Перпендикулярно каждому поршню установлен нагнетательный клапан, состоящий из пружины 23, шарика 24 и седла 22, прижатого к корпусу упором 21. Через нагнетательный клапан рабочая жидкость под давлением поступает к рабочим органам оборудования.
Монтаж и подготовка к пуску
Перед включением радиально-поршневого реверсивного насоса серии Н400Е необходимо: открыть кран, подающий масло из бака и заполнить насос маслом, открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вад привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом; закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ.
При запуске насоса серии Н400Е в простое в течение длительного времени необходимо произвести пробный на 3—5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя.
Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса серии Н400Е в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла.
Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются. Смешивать различные марки масел не разрешается.
Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке.

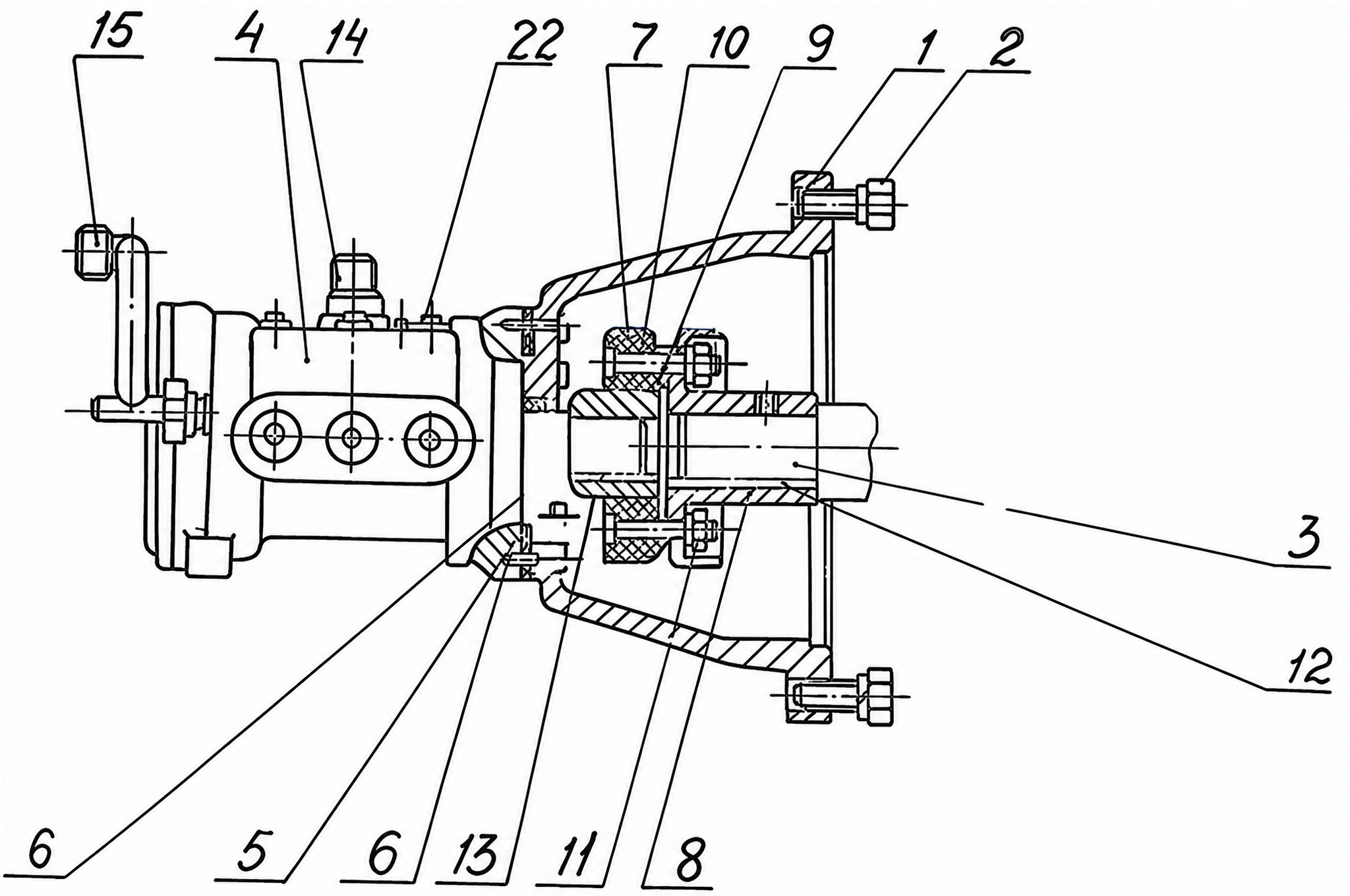

Насосная установка Н403Е (Н401Е, Н400Е)
Насосная установка служит для нагнетания рабочей жидкости в гидросистему пресса. Стакан 1 крепится болтами 2 к электродвигателю 3. С другой стороны стакана болтами 6 через прокладку 5 закреплён насос 4 (Н403Е). Валы насоса и электродвигателя соединены полумуфтами 7 и 8 с пальцами 9 и комплектом резиновых колец 10; пальцы закреплены в полумуфте гайками 11. Полумуфты посажены на валы на шпонках 12 и 13.
Соосность валов насоса и электродвигателя обеспечивается соосностью расточек в стакане 1. Уплотнение вала насоса выполнено манжетой 16. Всасывающая и напорная магистрали крепятся к штуцерам 14 и 15.
Примеры применения: Н401Е — пресс гидравлический вулканизационный 250-600 4Э; Н403Е — пресс гидравлический П5897.

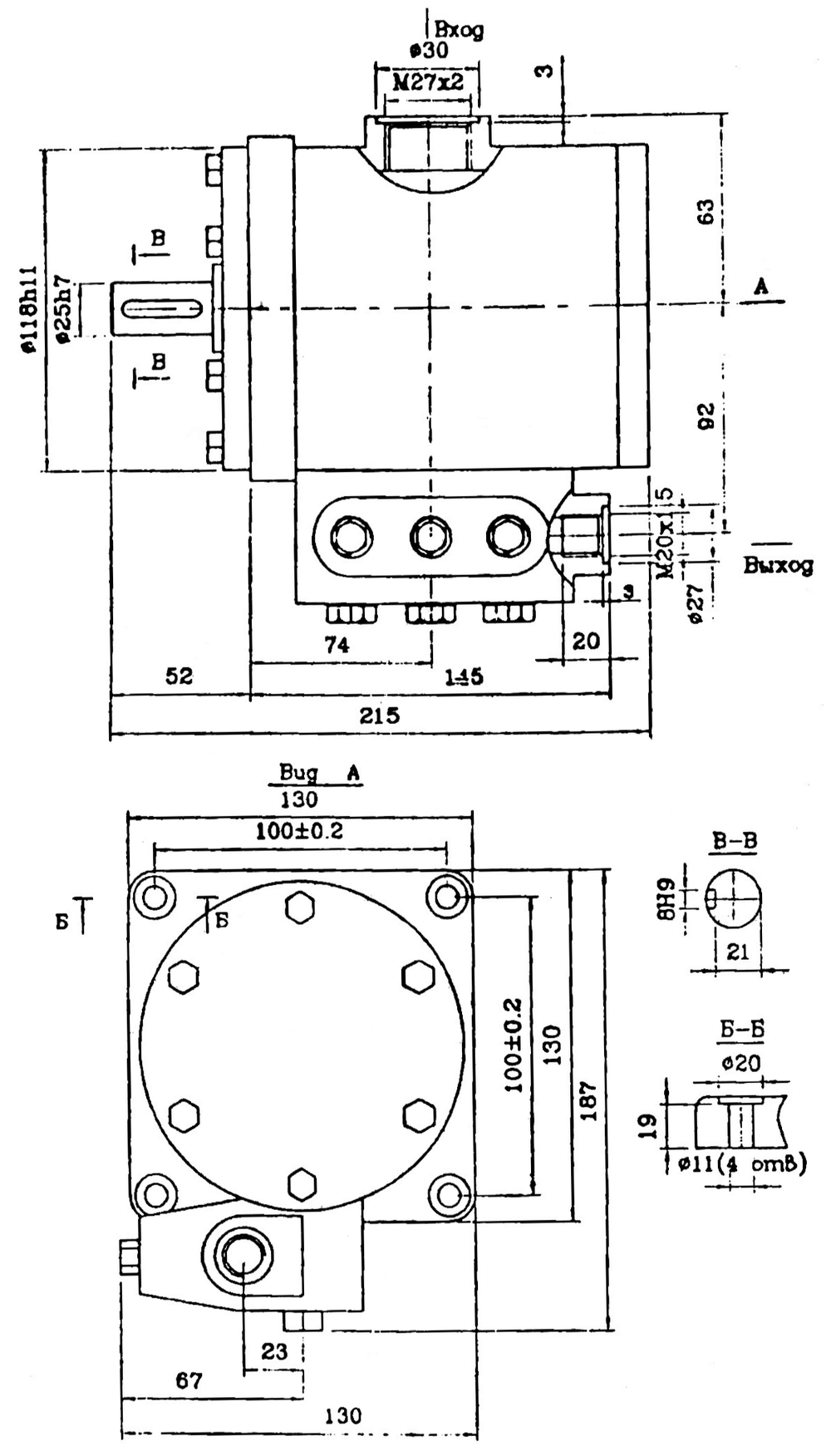

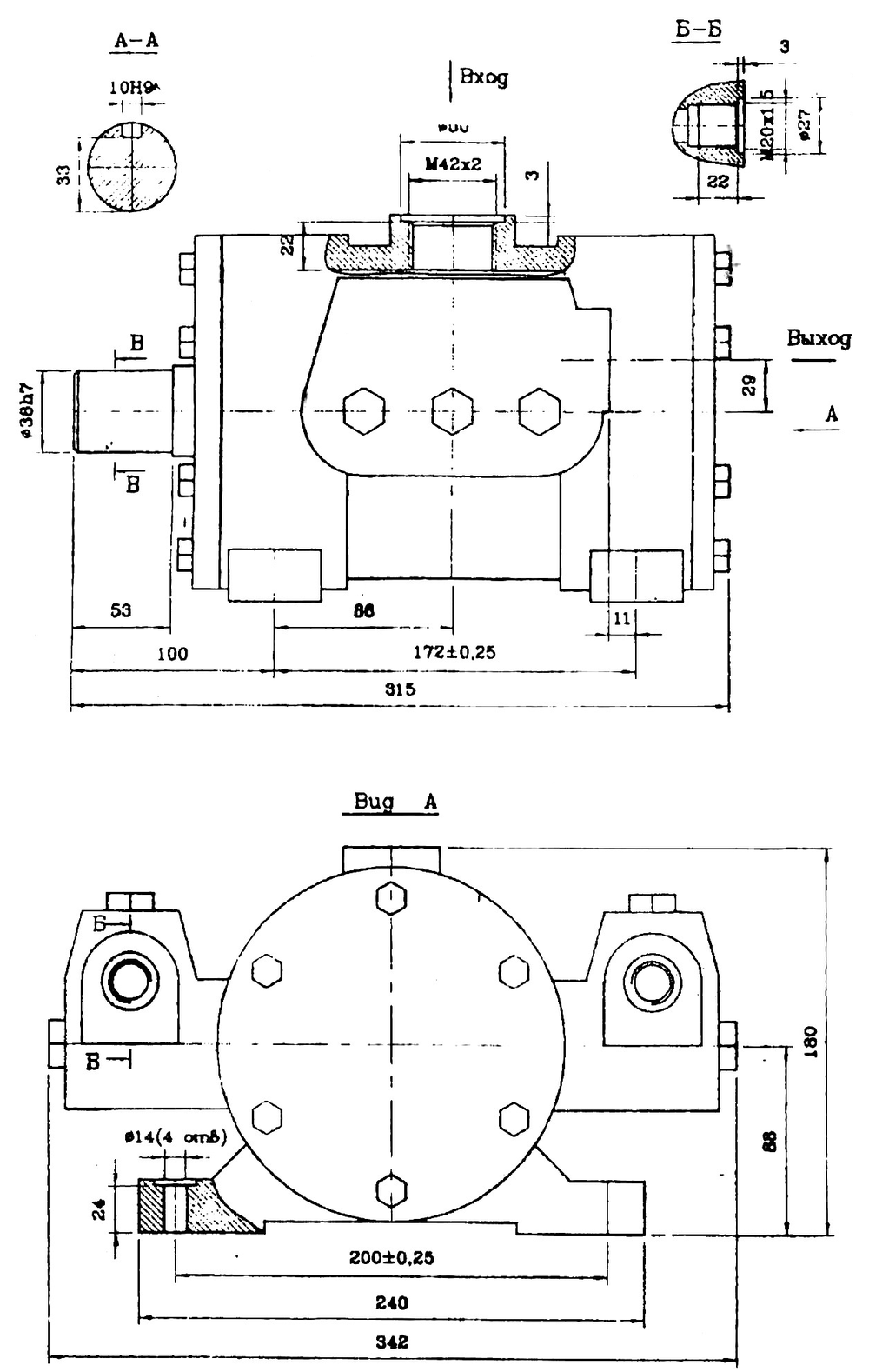

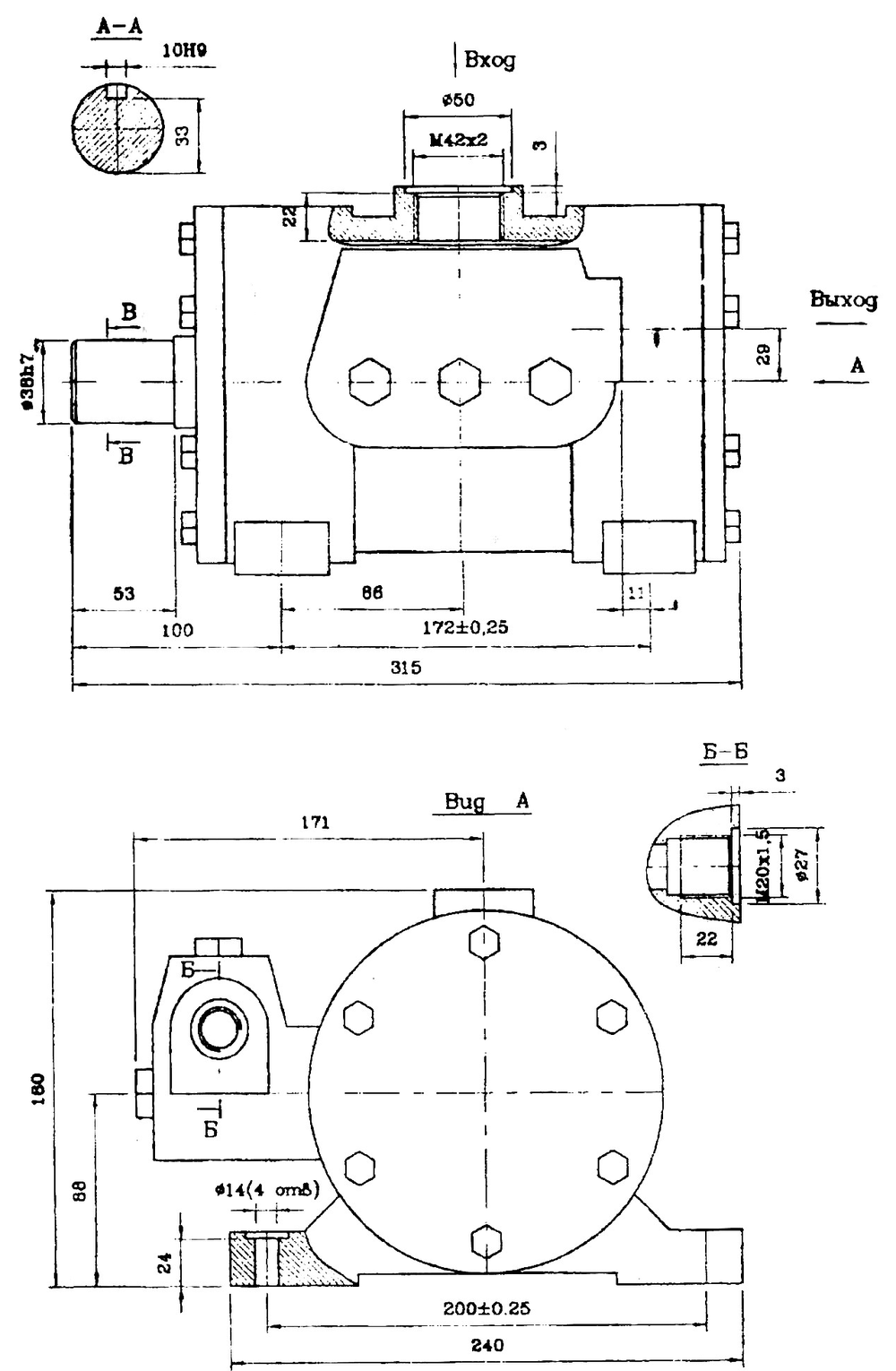

Габаритные и присоединительные размеры Н40*Е, Н40*УР
| Параметр | Н400Е | Н401Е | Н403Е |
|---|---|---|---|
| Вход (всасывание) | M27x2, цековка Ø30 | M42x2, цековка Ø50 | M42x2 |
| Выход (нагнетание) | M20x1,5, цековка Ø27 | M20x1,5, цековка Ø27 | M20x1,5, цековка Ø27 — 2 блока клапанов |
| Приводной вал | Ø25h7, шпонка 8H9, размер до дна паза 21 | Ø38h7, шпонка 10H9, размер 33 | Ø38h7, шпонка 10H9, размер 33 |
| Крепление | фланец 130×130, центрирующий поясок Ø118h11, 4 отв. Ø11 на 100×100 | лапы, 4 отв. Ø14, межосевые 200 и 172 мм, высота оси 88 мм | лапы, 4 отв. Ø14, межосевые 200 и 172 мм, высота оси 88 мм |
| Габариты (Д×Ш×В) | 215×130×187 мм | длина 315 мм, основание 240 мм, высота 160 мм | 315×342×160 мм |
