Пневмораспределители В71-24М-01(02), В71-23М-01(02), В71-22М-01(02), В72-24М-01(02), В72-23М-01(02), В72-22М-01(02)

Пневмораспределители крановые В71-2*М-0* четырехлинейные трёхпозиционные с условным проходом 6, 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и поставляются для нужд народного хозяйства, комплектации станков, роботов и других различных механизмов имеющих пневмопривод.
Желательна эксплуатация в помещениях, с искусственно регулируемыми климатическими условиями.
Распределители В71- рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С° с концентрацией из расчета 2...4 капли/м3, приведенного к условиям по ГОСТ 19862-87.
Присоединение пневмолиний кранового распределителя В71-24М-01(02), В71-23М-01(02), В71-22М-01(02), В72-24М-01(02), В72-23М-01(02), В72-22М-01(02) - резьбовое.
ПРИМЕЧАНИЕ: распределители могут быть поставлены в комплекте с пневмоглушителями (в комплект поставки не входят).

Подробные описания:
Пневмораспределители В71-24М-01, В71-24М-02, В72-24М-01, В72-24М-02
Пневмораспределители В71-23М-01, В71-23М-02, В72-23М-01, В72-23М-02
Пневмораспределители В71-22М-01, В71-22М-02, В72-22М-01, В72-22М-02

Обобщенные данные по распределителям крановым В71- и В72

Варианты исполнений пневмораспределителей крановых В71, В72

Обозначение Ду, мм Kv, м3 Присоединение Линий/ позиций Исполнение
В71-23М-01 10 1,6 G3/8", боковое 4/3 В средней позиции полости потребителя сообщены с атмосферой
В71-23М-02 G3/8", нижнее
В71-24М-01 16 3,6 G1/2", боковое В средней позиции полости потребителя сообщены с атмосферой
В71-24М-02 G1/2", нижнее
В72-23М-01 10 1,6 G3/8", боковое В средней позиции все линии перекрыты
В72-23М-02 G3/8", нижнее
В72-24М-01 16 3,6 G1/2", боковое В средней позиции все линии перекрыты
В72-24М-02 G1/2", нижнее

Основные технические характеристики

Параметр Нормы для типоразмеров
В71-23М-01
В71-23М-02
В72-23М-01
В72-23М-02
В71-24М-01
В71-24М-02
В72-24M-01
В72-24М-02
Условный проход, мм 10 16
Номинальное давление, МПа 1,0
Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее 1,6 3,6
Усилие переключения при номинальном давлении, Н (кгс), не более 39,2 (4)
Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более 500
Число линий 4
Полный 90%-ный ресурс, циклов, не менее 4*106
Масса, кг 0,9 1,02
Присоединительные резьбы по ГОСТ6111-52 G3/8" G1/2"
Габаритные размеры, мм 70х71х107 86х78х115

Таблица соответствия устаревших наименований

Устаревшее наименование Действующий Аналог Условный проход, мм Пропускная способность, м³/ч Номинальное давление, Мпа
Пневмораспределитель 12-11  В71-23М-02 10 1,6 1,0
Пневмораспределитель 12-21  В71-23М-01 10 1,6 1,0
Пневмораспределитель 16-11  В71-24М-02 16 3,6 1,0
Пневмораспределитель 16-21  В71-24М-01 16 3,6 1,0
Пневмораспределитель В71-33М В71-33А 10 1,6 1,0

Посмотреть паспорт на распределители крановые: Паспорт В71-24М-000 ПС

Размеры крановых распределителей В71(В72)-24М-01, В71(В72)-24М-02, В71(В72)-23М-01, В71(В72)-23М-02, В71(В72)-22М-01, В71(72)-22М-02

Размеры В71-24М-01, В71-23М-01, В71-22М-01, В72-24М-01, В72-23М-01, В72-22М-01, Размеры В71-24М-02, В71-23М-02, В71-22М-02, В72-24М-02, В72-23М-02, В72-22М-02,
Марка Размер, мм
d A B H H1 h h1 h2 R
В71-22М-01 G1/4" 58 70 72 108 24,5 27 12 130
В71-23М-01 G3/8" 58 70 72 108 24,5 27 12 130
В71-24М-01 G1/2" 72 86 83 120 33 27 18,5 130
В72-22М-01 G1/4" 58 70 72 108 24,5 27 12 130
В72-23М-01 G3/8" 58 70 72 108 24,5 27 12 130
В72-24М-01 G1/2" 72 86 83 120 33 27 18,5 130
Марка Размер, мм
d A A1 B H H1 h h1 R
В71-22М-02 G1/4" 58 46 70 70,5 108 24,5 27 130
В71-23М-02 G3/8" 58 46 70 70,5 108 24,5 27 130
В71-24М-02 G1/2" 72 57 86 78 120 33 27 130
В72-22М-02 G1/4" 58 46 70 70,5 108 24,5 27 130
В72-23М-02 G3/8" 58 46 70 70,5 108 24,5 27 130
В72-24М-02 G1/2" 72 57 86 78 120 33 27 130

При монтаже крановые распределители закрепляются четырьмя винтами, для чего в каждом выполнены четыре монтажных отверстия диаметром 6,6 мм.
Пространственное положение пневмораспределителя при монтаже и работе - любое.
Каждый распределитель В71, В72 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа (15 бар).

Пневмораспределители В71-24М-01, В71-24М-02, В72-24М-01, В72-24М-02

В71-24М-01, В72-24М-01Пневмораспределитель В71-24М-01, В72-24М-01

Пневмораспределители В71-24М-01, В71-24М-02, В72-24М-01, В72-24М-02 крановые 4/3 (четырех линейные, трехпозиционные) с условным проходом 16 мм и резьбовым подсоединением G1/2" к пневмосети.

Характеристики кранов В72-24М-01, В72-24М-02, В71-24М-01, В71-24М-02

Присоединение пневмолиний: резьбовое G1/2";
Условный проход: 16 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие на рукоятке при переключении: не более 39 Н
Масса распределителя: 1,02 кг.
Норматив: ТУ4151-002-00221287-96.

Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-24М-01, В72-24М-01 - на боковых сторонах основания;
- распределители В71-24М-02, В72-24М-02 - присоединительные отверстия на торце основания (снизу);

Схемы распределения сжатого воздуха

Схема В71-24М-01, В71-24М-02 Пневмораспределители В71-24М-01, В71-24М-02
с среднем положении обе полости потребителя
сообщены с атмосферой.
Схема В72-24М-01, В72-24М-02 Пневмораспределители В72-24М-01, В72-24М-02
в среднем положении все линии перекрыты

Отверстия для присоединения трубопроводов:
1 - подвода воздуха;
2, 4 - выходные отверстия для подсоединения к рабочему органу (например к цилиндру);
3 - отверстие для сброса воздуха (выход воздуха в атмосферу).

Размеры распределителей В7...-2...М

Примеры обозначения при заказе крановых распределителей В71 и В72 (Ду = 16 мм):

Пневмораспределитель В71-24М-01
Пневмораспределитель В71-24М-02
Пневмораспределитель В72-24М-01
Пневмораспределитель В72-24М-02

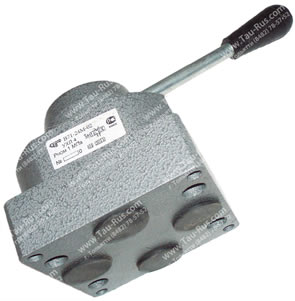

Пневмораспределитель В71-24М-02, В72-24М-02В71-24М-02, В72-24М-02

Пневмораспределители В71-23М-01, В71-23М-02, В72-23М-01, В72-23М-02

В71-23М-01, В72-23М-01Пневмораспределитель В71-23М-01, В72-23М-01

Крановые распределители В71-23М-01, В71-23М-02, В72-23М-01, В72-23М-02 (4-х линейные, 3-х позиционные) представляют собой пневмораспределители с мускульным управлением, с условным проходом 10 мм и подсоединением пневмолиний к пневмосети G3/8".

Характеристики распределителей В71-23М-01, В71-23М-02, В72-23М-01, В72-23М-02

Присоединение пневмолиний: резьбовое G3/8";
Условный проход: 10 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие на рукоятке при переключении: не более 4 кгс;
Масса распределителя: 0,9 кг.
Норматив: ТУ4151-002-00221287-96.

Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-23М-02, В72-23М-02 - рабочие отверстия снизу;
- распределители В71-23М-01, В72-23М-01 - рабочие отверстия по бокам (с 4-х сторон) основания.

Схемы распределения сжатого воздуха

Схема В71-23М-01, В71-23М-02 Распределители В71-23М-01, В71-23М-02
с среднем положении обе полости потребителя
сообщены с атмосферой.
Схема В72-23М-01, В72-23М-02 Распределители В72-23М-01, В72-23М-02
в среднем положении все линии перекрыты

Отверстия для присоединения трубопроводов:
1 - напорная линия, через которую осуществляется подвода воздуха;
2, 4 - рабочие отверстия;
3 - выхлопное отверстие.

Размеры распределителей В7...-2...М

Примеры обозначения крановых распределителей В71 и В72 (Ду = 10 мм):

Пневмораспределитель В71-23М-01
Пневмораспределитель В71-23М-02
Пневмораспределитель В72-23М-01
Пневмораспределитель В72-23М-02

В71-23М-02, В72-23М-02Пневмораспределитель В71-23М-02, В72-23М-02

Пневмораспределители В71-22М-01, В71-22М-02, В72-22М-01, В72-22М-02

В71-22М-01, В72-22М-01Пневмораспределитель В71-22М-01, В72-22М-01

Пневмораспределители В71-22М-01, В71-22М-02, В72-22М-01, В72-22М-02 с ручным управлением являются наименьшими в серии распределителей В71- и В72, имеют условный проход Ду = 6 мм и присоединительную коническую резьбу G1/4". Схема работы 4/3 (4-х линейные, 3-х позиционные).

Характеристики распределителей В71-22М-01, В71-22М-02, В72-22М-01, В72-22М-02

Присоединение пневмолиний: резьбовое G1/4";
Условный проход: 6 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие переключения (не более): 39 Н (4 кгс);
Масса распределителя: 0,9 кг.
Норматив: ТУ4151-002-00221287-96.

Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-22М-02, В72-22М-02 - отверстия снизу основания (нижний подвод);
- распределители В71-22М-01, В72-22М-01 - рабочие отверстия по бокам (подвод с торцов.;

Схемы распределения сжатого воздуха

Схема В71-22М-01, В71-22М-02 Распределители В71-22М-01, В71-22М-02
с среднем положении обе полости потребителя
сообщены с атмосферой.
Схема В72-22М-01, В72-22М-02 Распределители В72-22М-01, В72-22М-02
в среднем положении все линии перекрыты

Отверстия для присоединения трубопроводов:
1 - подвод сжатого воздуха;
2, 4 - рабочие отверстия;
3 - выхлопное отверстие.

Размеры распределителей В7...-2...М

Примеры обозначения крановых распределителей В71 и В72 (Ду = 6 мм, К1/4", Рном = 1,0 МПа):

Пневмораспределитель В71-22М-01
Пневмораспределитель В71-22М-02
Пневмораспределитель В72-22М-01
Пневмораспределитель В72-22М-02

В71-22М-02, В72-22М-02Пневмораспределитель В71-22М-02, В72-22М-02

     Пример записи условного обозначения распределителя кранового, четырехлинейного с условным проходом 16 мм, с боковым резьбовым присоединением пневмолиний, в среднем положении полости сообщены с атмосферой, климатическое исполнение УХЛ, категории размещения 4:
     - пневмораспределитель крановый В71-24М-01 УХЛ4 ТУ2-053-1787-86.
     То же, но с условным проходом 10 мм, с нижним резьбовым присоединением пневмолиний, в средней позиции все линии перекрыты, климатическое исполнение О, категория размещения 4:
     - пневмораспределитель крановый В72-23М-02 О4 ТУ2-053-1787-86.
