Пневматическое оборудование для производственных потребностей вашего предприятия
Пневматическая система — это техническая система, которая использует энергию сжатого воздуха или газа для выполнения механической работы. Такие системы широко применяются в промышленности, транспорте, строительстве и других областях благодаря своей надежности, простоте и безопасности.
Основные элементы пневматической системы:
2. Ресивер (воздушный баллон) - накопитель сжатого воздуха, который стабилизирует давление в системе и компенсирует пиковые нагрузки.
3. Фильтры, осушители и маслораспылители:
- Фильтры очищают воздух от пыли, масла и других примесей.
- Осушители удаляют влагу из воздуха, предотвращая коррозию и замерзание в системе.
- Маслораспылители добавляют масло в воздух для смазки пневматических устройств.
5. Пневматические исполнительные устройства:
- Пневмоцилиндры преобразуют энергию сжатого воздуха в линейное движение.
- Пневмомоторы преобразуют энергию сжатого воздуха во вращательное движение.
7. Регуляторы давления поддерживают заданное давление в системе, обеспечивая стабильную работу.
8. Пневматические инструменты: дрели, гайковерты, краскопульты, отбойные молотки и другие устройства, работающие на сжатом воздухе.
Принцип работы пневматической системы:
1. Компрессор сжимает воздух и подает его в ресивер.
2. Воздух проходит через фильтры, осушители и лубрикаторы для очистки и подготовки.
3. По трубопроводам сжатый воздух поступает к исполнительным устройствам (цилиндрам, моторам, инструментам).
4. Распределители и клапаны управляют потоком воздуха, обеспечивая выполнение задач (движение, вращение, зажим и т.д.).
Преимущества пневматических систем:
- Безопасность: воздух не воспламеняется и не взрывается.
- Простота: системы легко монтируются и обслуживаются.
- Надежность: устойчивость к перегрузкам и долгий срок службы.
- Экологичность: отсутствие вредных выбросов.
- Высокая скорость: быстрое срабатывание исполнительных устройств.
Где применяются пневматические системы:
В строительстве используются для работы пневматических инструментов дрели, гайковерты, краскопульты, отбойные молотки.
В транспорте позволяют управлять тормозными системами, пневматическими подвесками в поездах и грузовиках.
В медицине служат для приведения в действие стоматологических и хирургических инструментов.

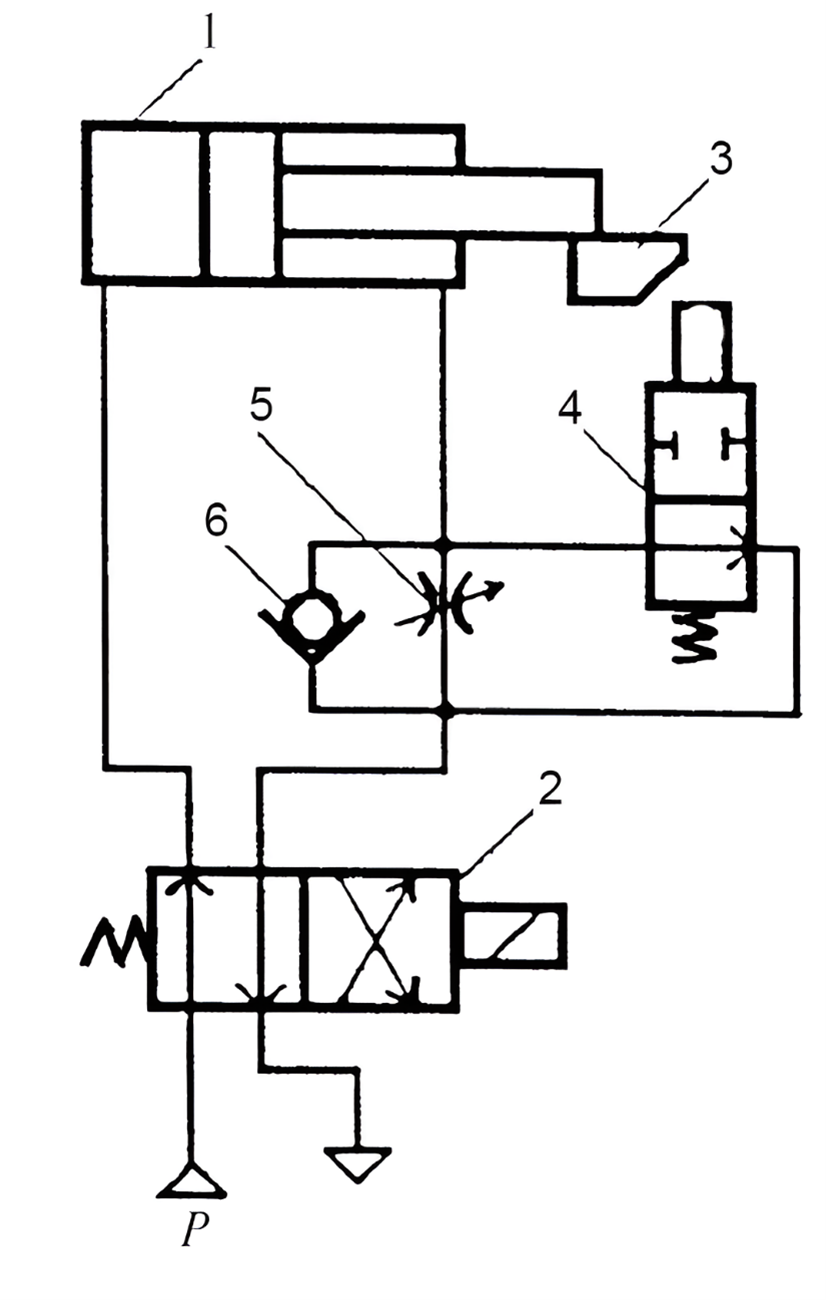

Схема пневмопривода на рис.1 позволяет осуществлять торможение движения при выдвижении штока. Сжатый воздух под давлением (Р) подается через левую позицию распределителя (2) в бесштоковую полость цилиндра (1). Вместе со штоком движется управляющий кулачок (3), а воздух вытесняется из штоковой полости через нижнюю полость распределителя (4) типа 2/2. В необходимый по циклу работы привода момент кулачок (3) наезжает на управляющий механизм распределителя (4) и переключает его в верхнюю позицию, в которой выход воздуха закрывается через распределитель. Поэтому воздух направляется в дроссель (5), который создает на пути вытесняемого воздуха сопротивление. Вследствие чего происходит плавное торможение движущегося поршня. По команде электрической системы управления происходит переключение распределителя (2) в правую позицию, сжатый воздух подается через обратный клапан (6) в правую полость цилиндра, и выполняется реверс двигателя.
Компания «ТАУРУС» – ваш надежный партнер в обеспечении бесперебойного производства.
Мы предлагаем комплексные решения для производства. Наши специалисты подберут качественное пневматическое оборудование: для станков, прессов, а также фильтры, цилиндры, распределители, клапаны и другие компоненты, необходимые для выполнения ваших индивидуальных задач. Доверьтесь опыту «ТАУРУС» – мы сделаем ваше производство эффективным и надежным!
