Гидравлическое оборудование /
Регуляторы давления //

Балансировочные клапаны ZC2* | Клапаны ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/51

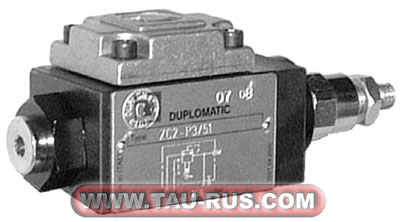

Клапаны балансировочные ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/5Клапан балансировочный ZC2-P3/51

Обозначение (гидросхема) клапанов балансировочных ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/5
Гидравлическая схема
клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*

Назначение клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*

Балансировочные клапаны ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/51 выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).
— Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.

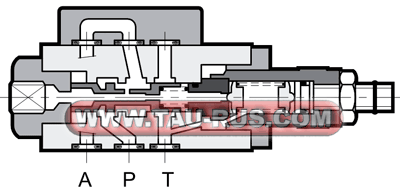

Устройство клапанов балансировочных ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/5

Клапаны ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/51 могут быть установлены в любом положении без ухудшения качества работы.
— Крепление клапанов осуществляется посредством болтов или соединительных шпилек, при этом клапан устанавливается на шлифованной поверхности (например, установка на плитах PMMD-A*) со значениемями плоскостности и шероховатости, равными или лучшими чем те, которые указаны на чертеже. Если минимальные условия, установленные для значений плоскостности и/или шероховатости, не выполняются, то может возникать утечка жидкости между клапаном и установочной поверхностью.

Структура условного обозначения клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*

ZC2 - P   5 / M1 / 51 / V

V = уплотнения вайтон (пропустить в случае минеральных масел)
51 = серия
M1 = регулировочная ручка
Диапазон регулировки давления:
3 = 10...70 бар;
4 = 30...140 бар;
5 = 50...210 бар
Таурус
P = стыковой монтаж на промежуточной плите
ZC2 = балансировочный клапан (размер: ISO 4401-03 (CETOP 03))

Технические характеристики лапанов ZC2-P3*, ZC2-P4*, ZC2-P5*

ПАРАМЕТРЫ Клапан ZC2-P3* Клапан ZC2-P4* Клапан ZC2-P5*
Максимальное рабочее давление бар 350
Давление настройки бар 10...70 30...140 50...210
Максимальный расход рабочей жидкости л/мин 25
Рекомендуемая вязкость рабочей жидкости сСт 25
Температура рабочей жидкости °C -20...+80
Материал применяемых уплотнений - NBR, Vaiton
Масса клапана не более кг 1,3

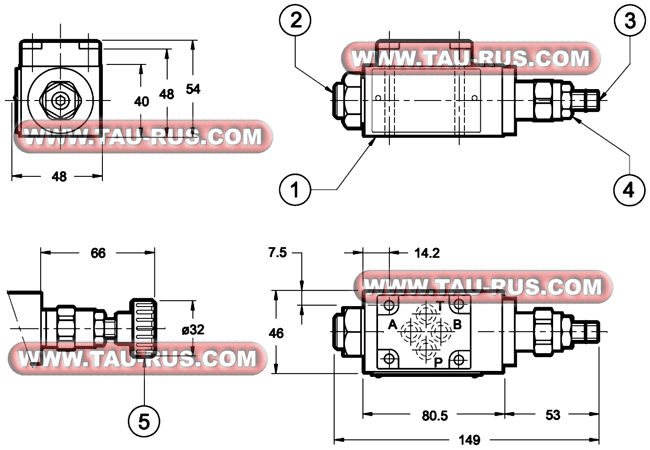

Габаритные и присоединительные размеры лапанов ZC2-P3*, ZC2-P4*, ZC2-P5*

Габаритные и присоединительные размеры клапанов балансировочных ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/5
1 = Монтажная поверхность с уплотнительными кольцами (OR): 4 OR тип 2037.

2 = Соединение манометра 1/4" BSP.

3 = Регулировочный винт с потайной шестигранной головкой: Kлюч на 5. Для увеличения давления вращать по часовой стрелке.

4 = Стопорная гайка: Гаечный ключ на 17.

5 = Регулировочная ручка: М1.

Крепежные винты поставляются вместе с клапаном.
4 винта М5х55. Момент затяжки: 5 Нм (А винты 8.8)

   Примеры для заказа:
ZC2-P3/M1/51 - Балансировочный клапан, 10-70 бар, 25 л/мин, СЕТОР 3, с регулировочной ручкой
ZC2-P5/M1/51 - Балансировочный клапан, 50-210 бар, 25 л/мин, СЕТОР 3, с регулировочной ручкой
PMMD-AL3G/11 - Плита для распределителей и клапанов, CETOP 03, P-T-A-B 3/8'',сбоку
PMMD-AI3G/20 - Плита для распределителей и клапанов, CETOP 03, P-T-A-B 3/8'',снизу
