Гидрораспределители 1РМР10 золотниковые Ду=10мм с механическим управлением ///

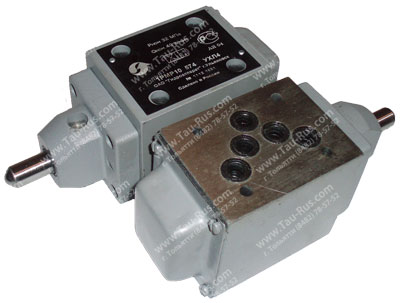

Гидрораспределители 1РМР10.574 (ВМР10 574), 1РМР.574.Ф (ВМР10 574 Ф)
 Гидрораспределители 1РМР10.574, 1РМР.574.Ф |
Гидрораспределители 1РМР10.574, 1РМР10.574.Ф (устаревшее ВМР10.574, ВМР10.574.Ф) с условным проходом 10 мм, золотникового типа с механическим управлением (при помощи тяги) и схемой распределения потоков рабочей жидкости 574 применяются для управления потоками гидравлических жидкостей в гидросистемах станков и гидроагрегатов. Существует два исполнения по способу установки золотника для данного типа гидрораспределителей: 1РМР10 574 - пружинный возврат золотника в нейтральное положение и 1РМР10 574 Ф - с фиксацией золотника в установленном положении. Гидрораспределители 1РМР10.574 (ВМР10.574) и 1РМР10.574.Ф (ВМР10.574.Ф) относятся к золотниковым гидравлическим распределителям с механическим управлением - переключение положения золотника происходит при помощи тяги механическим усилием. Гидрораспределители типа 1РМР (ВМР10) работают на минеральных маслах с кинетической вязкостью 10...400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается работа гидрораспределителей 1РМР10 574, 1РМР10 574.Ф (устаревшее ВМР10.574, ВМР10.574.Ф) при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения для данного типа гидрораспределителей: УХЛ4, О4, ХЛ1 по ГОСТ 15150. Общепринятая на данный момент практика устанавливать гидрораспределители 1РМР10 574 заместо гидрораспределителей ВМР10 574, так как последние уже несколько лет как сняты с производства. Рекомендуемые марки масел для гидрораспределителей 1РМР10 574, 1РМР10 574 Ф (ВМР10 574, ВМР10 574 Ф): ИГП18, ИГП30, ВНИИ ИП403, ИГПСи20, ВМГ3, МГЕ10А. |
|
Пример расшифровки обозначения гидрораспределителя 1РМР10 574 Ф УХЛ4: гидрораспределитель золотникового типа с механическим управлением, с условным проходом 10 мм, со схемой распределения 574, с фиксацией золотника в выбранном положении, для применения в районах с умеренным климатом, категория размещения 4. | |
Основные технические параметры 1РМР10-574, 1РМР-574-Ф
| Наименование параметра | 1РМР10 574 | 1РМР10 574 Ф |
| Схема распределения рабочей жидкости | 574 | 574 |
| Диаметр условного прохода, мм | 10 | 10 |
| Номинальный расход рабочей жидкости, л/мин | 40 | 40 |
| Номинальное давление на входе, МПа | 32 | 32 |
| Максимальное давление на выходе, МПа | 15 | 15 |
| Максимальное давление управления, МПа | 0,8-6,0 | 0,8-6,0 |
| Тип гидрораспределителя | Без пружинного возврата золотника | С фиксацией |
| Масса гидрораспределителя не более, кг | 5,5 | 5,5 |
Присоединительные размеры 1РМР10-574 (ВМР10-574), 1РМР574Ф (ВМР10-574Ф)
 |
Габаритные размеры 1РМР10 574 (ВМР10 574), 1РМР 574Ф (ВМР 10 574Ф)
 Трёхпозиционные гидрораспределители 1РМР10 |
 Двухпозиционные гидрораспределители 1РМР10 |
| Обозначение | A, мм | S, мм | L, мм |
| Гидрораспределитель 1РМР10 трёхпозиционный | 81 | 175 | 3,6 |
| Гидрораспределитель 1РМР10 двухпозиционный | 77,8 | 172 | 3,6 |
Пример условного обозначения при заказе гидрораспределителя с механическим (при помощи тяги) управлением Ду=10 мм, со схемой распределения потоков рабочей жидкости 574, с пружинным возвратом золотника в нейтральное положение, для районов с умеренным климатом, категория размещения 4:
Гидрораспределитель 1РМР10.574 УХЛ4
