Гидрораспределители 1РМР10 золотниковые Ду=10мм с механическим управлением ///
Гидрораспределители 1РМР10.574A (ВМР10 574A), 1РМР.574A.Ф (ВМР10 574A Ф)
 Гидрораспределители 1РМР10.574A, 1РМР.574A.Ф |
Гидрораспределители 1РМР10.574A, 1РМР10.574A.Ф (устаревшее ВМР10.574A, ВМР10.574A.Ф) с диаметром условного прохода 10 мм, золотникового типа с механическим управлением и схемой распределения потоков рабочей жидкости 574А предназначены для управления потоками гидравлических жидкостей в гидравлических системах станков и машин. Существует два исполнения для данного типа гидрораспределителей: 1РМР10 574A - с пружинным возвратом золотника в нейтральное положение и 1РМР10 574A Ф - с фиксацией золотника в определённом положении. Гидрораспределители 1РМР10.574A (ВМР10.574A) и 1РМР10.574A.Ф (ВМР10.574A.Ф) относятся к золотниковым гидравлическим распределителям с механическим управлением - переключение положения золотника происходит при помощи тяги механическим усилием. Гидрораспределители типа 1РМР (ВМР10) работают на минеральных маслах с кинетической вязкостью 10...400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается работа гидрораспределителей 1РМР10 574A, 1РМР10 574A.Ф (устаревшее ВМР10.574A, ВМР10.574A.Ф) при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения для данного типа гидрораспределителей: УХЛ4, О4, ХЛ1 по ГОСТ 15150. В настоящее время гидрораспределители 1РМР10.574A устанавливаются взамен гидрораспределителей ВМР10.574A. Рекомендуемые марки масел для гидрораспределителей 1РМР10 574A, 1РМР10 574A Ф (ВМР10 574A, ВМР10 574A Ф): ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20, ВМГ3, МГЕ-10А. |
| Пример расшифровки обозначения гидрораспределителя 1РМР10 574A Ф УХЛ4: гидрораспределитель золотникового типа с механическим управлением, с условным проходом 10 мм, со схемой распределения 574A, с фиксацией золотника, для использования в районах с умеренным климатом. |
|
Основные технические параметры 1РМР10-574-A, 1РМР-574A-Ф
| Наименование параметра | 1РМР10 574А | 1РМР10 574А Ф |
| Схема распределения рабочей жидкости | 574A | 574A |
| Диамтер условного прохода, мм | 10 | 10 |
| Номинальный расход рабочей жидкости, л/мин | 40 | 40 |
| Номинальное давление на входе, МПа | 32 | 32 |
| Максимальное давление на выходе, МПа | 15 | 15 |
| Максимальное давление управления, МПа | 0,8-6,0 | 0,8-6,0 |
| Тип гидрораспределителя | Без пружинного возврата золотника | С фиксацией |
| Масса гидрораспределителя не более, кг | 5,5 | 5,5 |

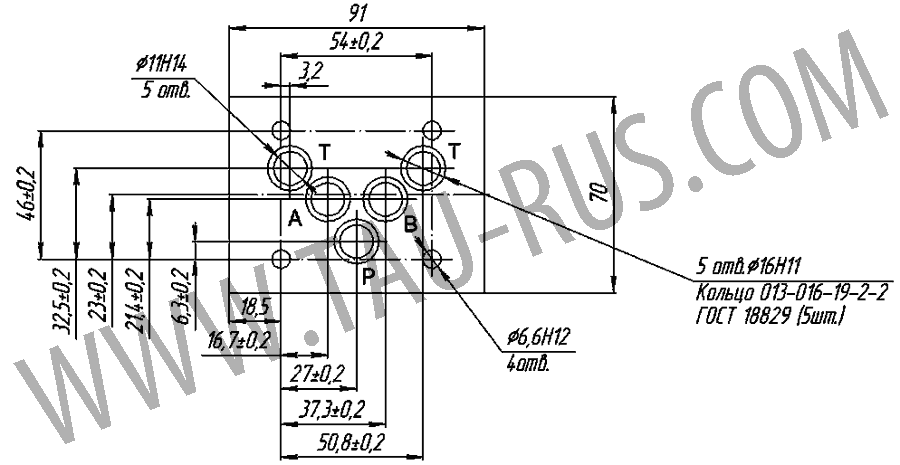

Присоединительные размеры 1РМР10-574A (ВМР10-574A), 1РМР574AФ (ВМР10-574AФ)
 |
Габаритные размеры 1РМР10 574A (ВМР10 574A), 1РМР 574AФ (ВМР 10 574AФ)

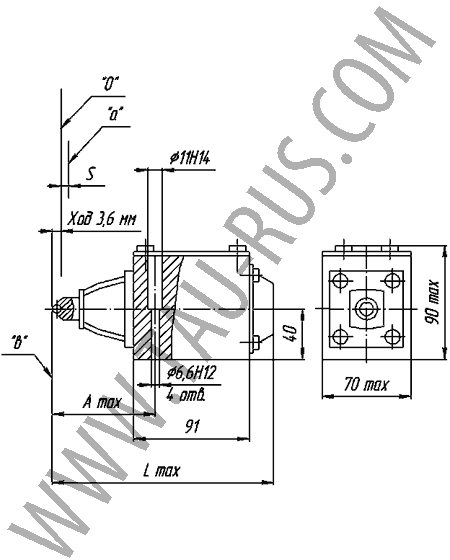

 Трёхпозиционные гидрораспределители 1РМР10 |
 Двухпозиционные гидрораспределители 1РМР10 |
| Обозначение | A, мм | S, мм | L, мм |
| Гидрораспределитель 1РМР10 трёхпозиционный | 81 | 175 | 3,6 |
| Гидрораспределитель 1РМР10 двухпозиционный | 77,8 | 172 | 3,6 |
Пример условного обозначения при заказе гидрораспределителя с механическим (при помощи тяги) управлением Ду=10 мм, со схемой распределения потоков рабочей жидкости 574А, с пружинным возвратом золотника, для районов с умеренным климатом:
Гидрораспределитель 1РМР10.574А УХЛ4
