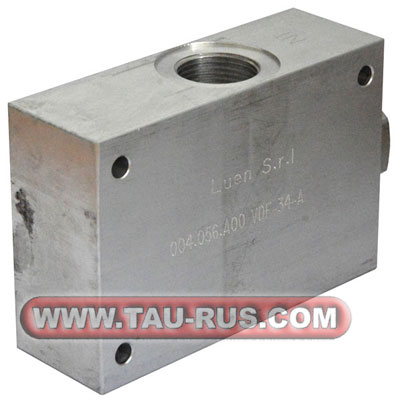

Делители (сумматоры) потока VDF-38, VDF-12, VDF-34, VDF-100
 Размеры VDF-38, VDF-12, VDF-34, VDF-100 Размеры VDF-38, VDF-12, VDF-34, VDF-100 |
— Делители / сумматоры потока VDF-38, VDF-12, VDF-34, VDF-100 дроссельного типа предназначены для синхронизации движений двух рабочих органов (в большинстве случаев гидроцилиндров). Деление потока 50 / 50 %. Под синхронным движением гидравлических двигателей понимают такое движение, при котором изменение условий работы на одном из двигателей вызывает одинаковую реакцию обоих двигателей. Например, если по каким-либо причинам скорость одного из двигателей уменьшится, то уменьшится и скорость движения другого, и наоборот.

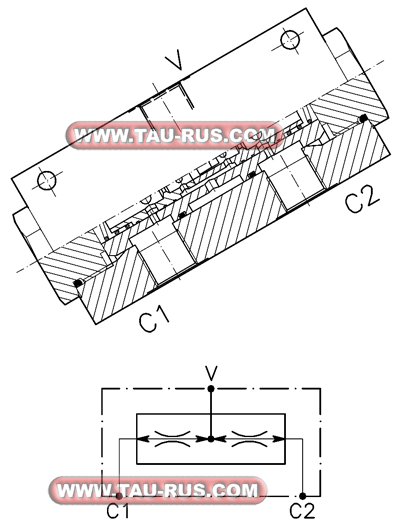

Устройство делителей потока дроссельного типа VDF*
|
|

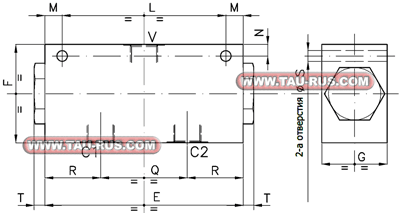

Таблица размеров делителей потока VDF-38, VDF-12, VDF-34, VDF-100
| Код заказа |
Размеры в мм |
| E |
F |
G |
L |
M |
N |
Q |
R |
S |
T |
V |
C1-C2 |
| Делитель потока VDF38 |
135 |
60 |
40 |
100 |
10,5 |
7 |
53 |
34 |
6,5 |
7 |
3/8 |
3/8 |
| Делитель потока VDF12 |
135 |
60 |
40 |
100 |
10,5 |
7 |
53 |
34 |
6,5 |
7 |
1/2 |
3/8 |
| Делитель потока VDF34 |
160 |
80 |
50 |
140 |
10 |
10 |
80 |
40 |
8,5 |
8 |
3/4 |
1/2 |
| Делитель потока VDF100 |
160 |
80 |
50 |
140 |
10 |
10 |
80 |
40 |
8,5 |
8 |
1 |
3/4 |
Пример условного обозначения при заказе:
— 004.056.B00_VDF/34-B - Делитель потока дроссельный, G3/4-G1/2, рекомендуемый расход 56 - 95 л/мин, 210 бар, точность 3%
— 004.008.D00_VDF/38-D - Делитель потока дроссельный, G3/8-G3/8, рекомендуемый расход 2 - 6 л/мин, 210 бар
— 004.059.000_VDF/100 - Делитель потока дроссельный, G1-G3/4, рекомендуемый расход 90 - 150 л/мин, 210 бар, точность 3%
— 004.009.C00_VDF/12-C - Делитель потока дроссельный, G1/2-G3/8, рекомендуемый расход 25 - 35 л/мин, контролируемый расход 4 - 40 л/мин, 210 бар
— 004.056.A00_VDF/34-A - Делитель потока дроссельный, G3/4-G1/2, рекомендуемый расход 28 - 55 л/мин, 210 бар, точность 3%
