Назначение и устройство шприцев ШРГ

Шприцы ручные ШРГ-250, ШРГ-630 (ШРГ-630-1, ШРГ-630М) служат для индивидуальной подачи густой (пластичной) смазки к поверхностям трения в кузнечнопрессовом оборудовании, станочном и другом оборудовании промышленного назначения.
Для нормальной работы шприцев окружающая температура должна быть выше 0°С Смазочный материал - пластичная (густая) смазка, вязкостью (числом пенетрации) не ниже 260 сСт, определенной при температуре +25°С.

В зависимости от модели, подача смазки в шприцах осуществляется:
- вращением рукоятки сопряженной с винтом у шприцев ШРГ-250 и ШРГ-630М;
- качательным перемещением рукоятки вручную, причем подача густого смазочного материала осуществляется через масленки МВ с резьбой 24x5 (это шприц ШРГ-630) или через тавотницы ТРГ (это шприц ШРГ-630-1).

Шприцы ШРГ состоят из корпуса, который является так же и резервуаром для смазочного материала, рычажной или винтовой приводной системы и шланга (наконечник, которого в принципе и определяет модификацию шприца).

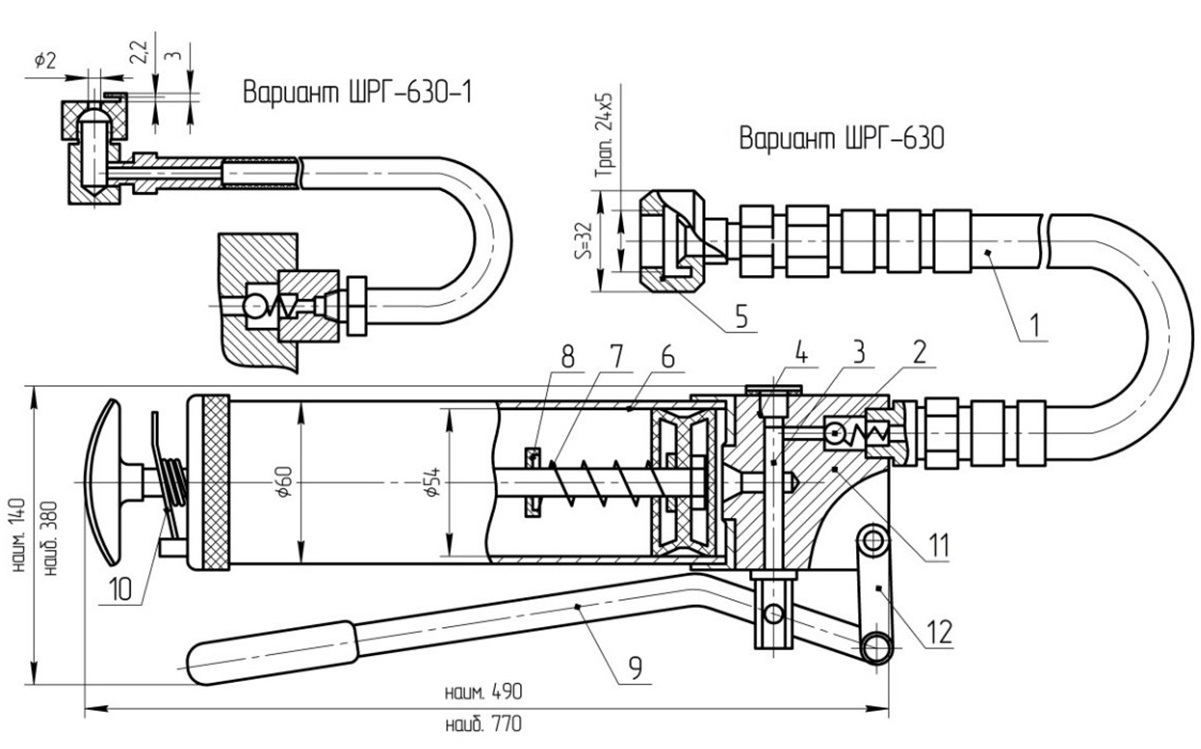

Устройство и работа шприцев ШРГ:

Шприц состоит из следующих основных частей:
I - головка;
II - приводная рычажная система;
1 - шланг;
2 - шариковый обратный клапан;
3- плунжер;
4 - рабочий цилиндр;
5 - наконечник;
6 - резервуар для смазочного материала;
7 - пружина;
8 - шток;
9 - рычаг;
10 - фиксатор.

При перемещении рычага 9, прилагаемое усилие передается на плунжер 3, рычажной приводной системы. При этом создаваемое разряжение в цилиндре 4, обеспечивает заполнение образовавшейся полости смазкой, поступающей через отверстие в корпусе из заполненного смазкой резервуара 6.

При возврате рычага 9 в исходное положение, плунжер 3 перемещается в противоположную сторону, вытесняя смазку, через обратный шариковый клапан 2 в шланг 1 с наконечником 5 (для монтажа на масленку или тавотницу), к смазываемой точке.

Для обеспечения оптимальных условий всасывания смазочного материала плунжером 3 шприца ШРГ служит пружина 7, установленная на штоке 8, поддерживая и удерживая шток в поджатом состоянии. Для удержания пружины и штока на крышке резервуара 6 установлен фиксатор 10. Фиксатор позволяет штоку перемещаться только в направлении головки шприца, заклинивая и фиксируя шток в отверстии при его движении в обратную сторону.

После полного расходования смазки, шприцы наполняются ей вручную, для этого следует отвинтить корпус, а поршень погрузить (утопить) в резервуаре. Затем следует полностью вытянуть шток с поршнем в крайнее положение, фиксатор 10 прижимается к крышке шприца, обеспечивая свободное перемещение штока.

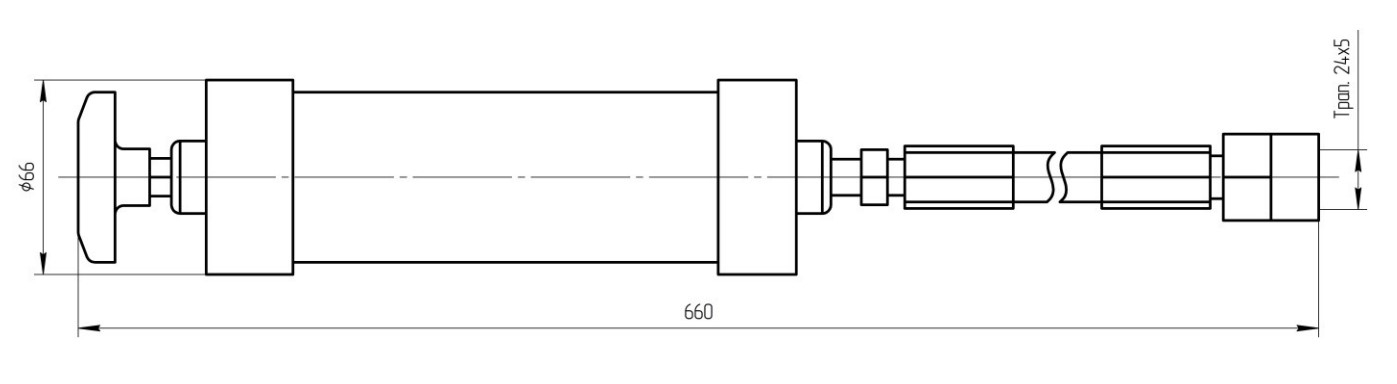

Основные параметры шприца ШРГ-250:

номинальное давление нагнетания 4 кгс/см²;
максимальное давление нагнетания 6,3 кгс/см²
номинальная подача за цикл 2,5 см³/цикл;
номинальная вместимость резервуара 0,25 дм³;
рабочее давление шланга 63 кгс/см²;
длина шланга 300 мм;
масса шприца 1,1 кг.

Основные параметры шприца ШРГ-630:

номинальное давление нагнетания 10 кгс/см²;
максимальное давление нагнетания 12 кгс/см²
номинальная подача за цикл 12,5 см³/цикл;
номинальная вместимость резервуара 0,63 дм³;
рабочее давление шланга 16 кгс/см²;
длина шланга 400 мм;
масса шприца 2,6 кг.

Подача смазки осуществляется через масленки винтовые типа МВ с трапецеидальной резьбой 24x5-8H

Основные параметры шприца ШРГ-630-1:

номинальное давление нагнетания 10 кгс/см²;
максимальное давление нагнетания 12 кгс/см²
номинальная подача за цикл 12,5 см³/цикл;
номинальная вместимость резервуара 0,63 дм³;
рабочее давление шланга 16 кгс/см²;
длина шланга 400 мм;
масса шприца 3,0 кг.

Подача смазки осуществляется через тавотницы типа ТРГ
