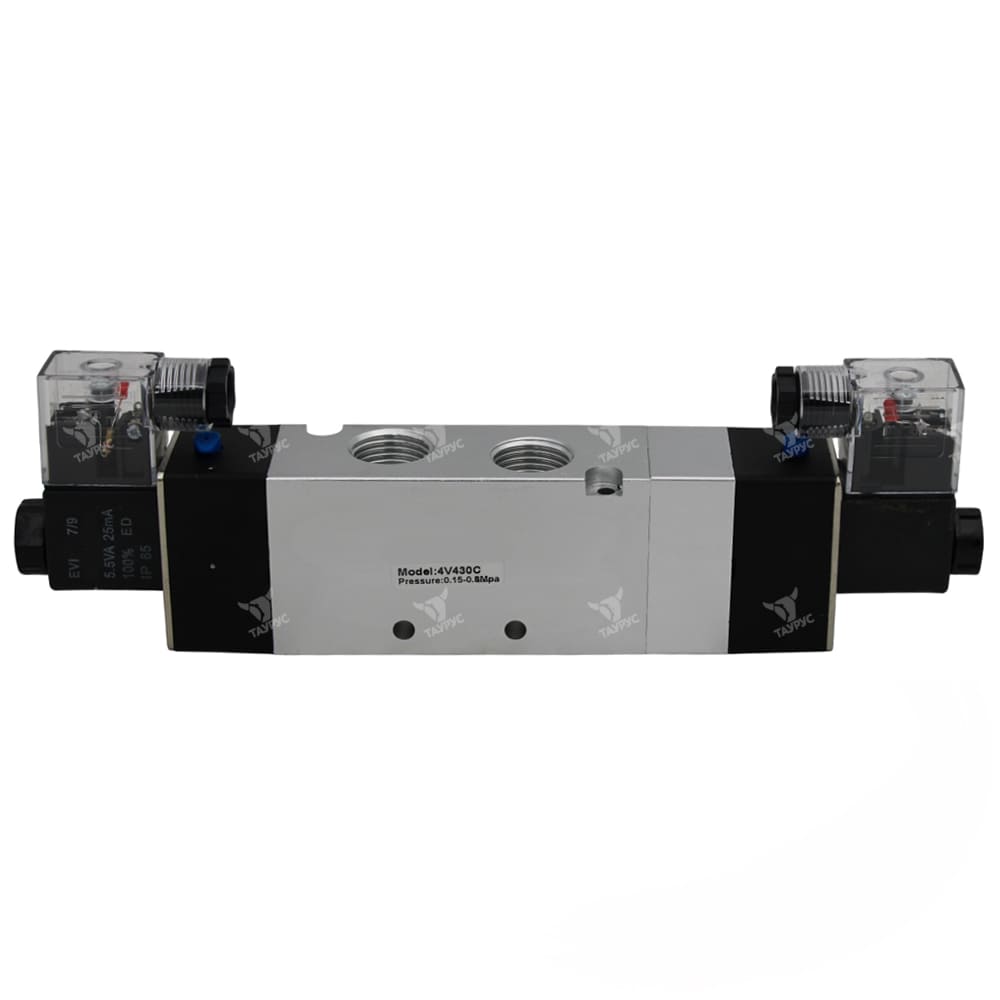

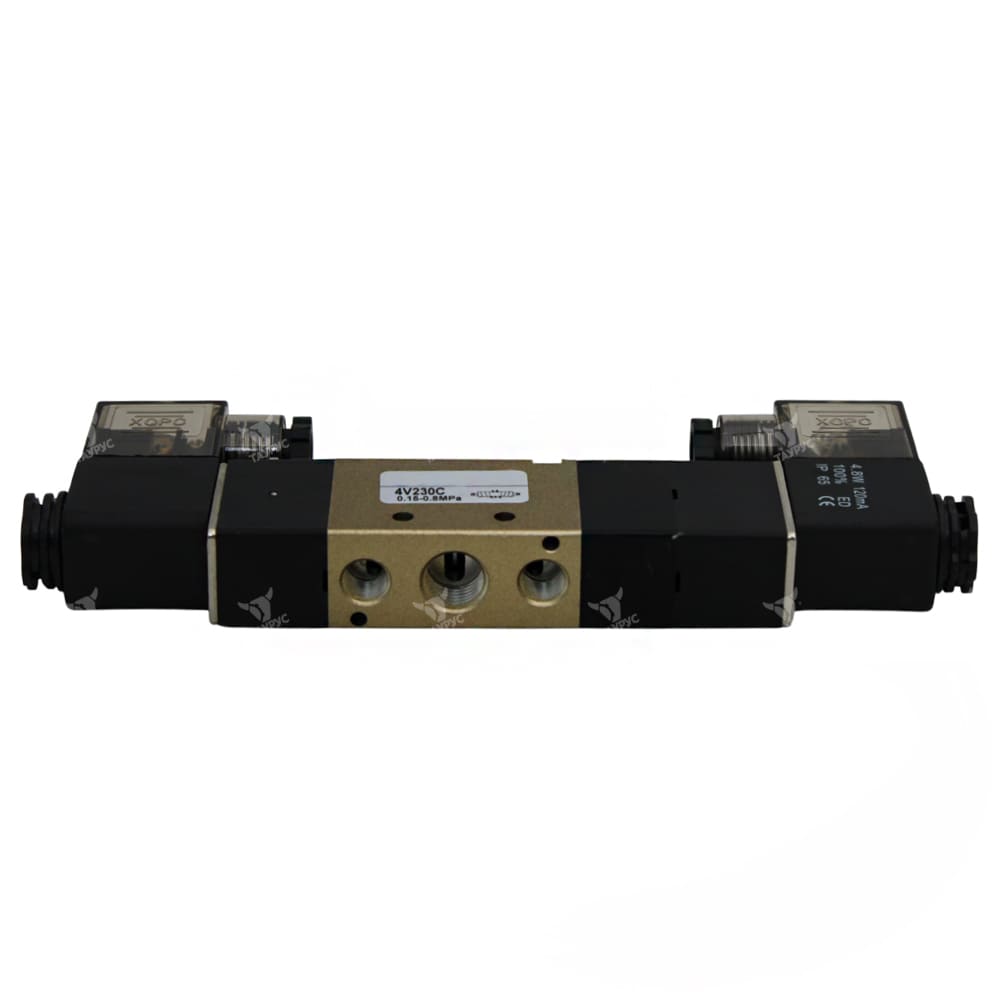

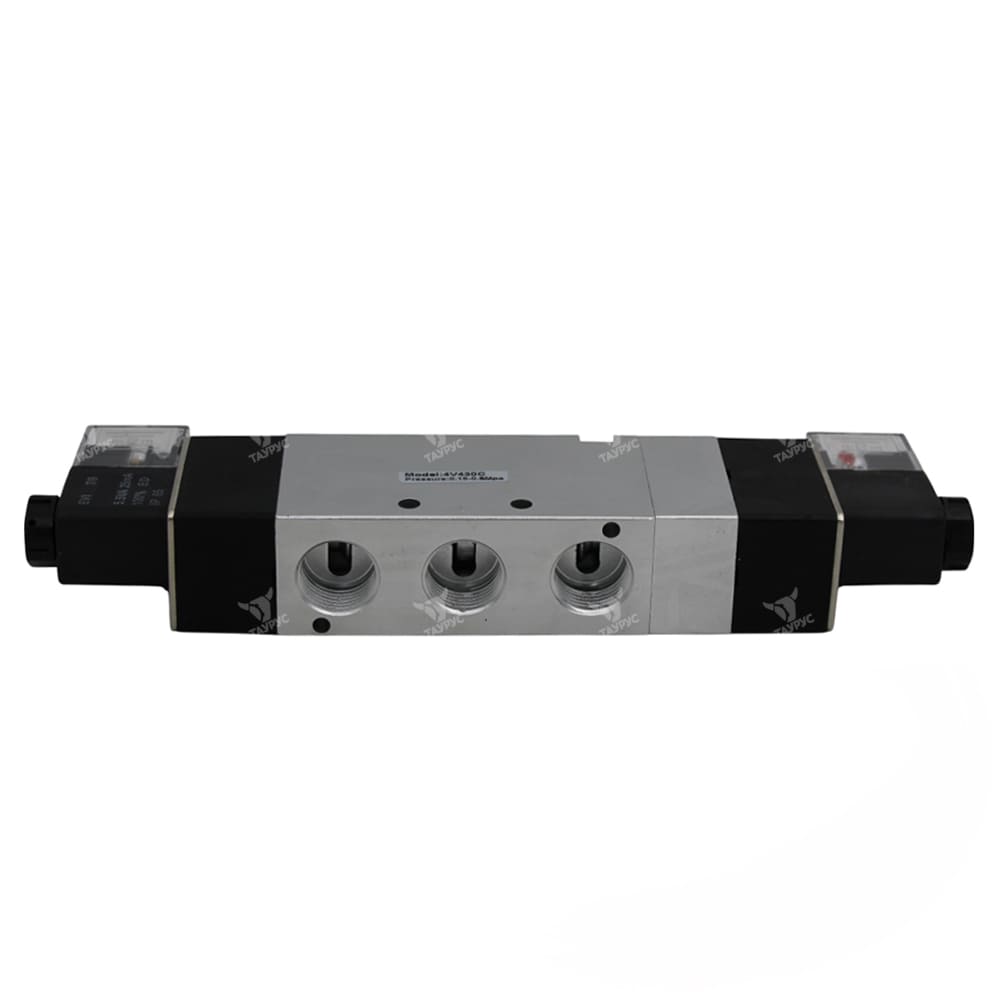

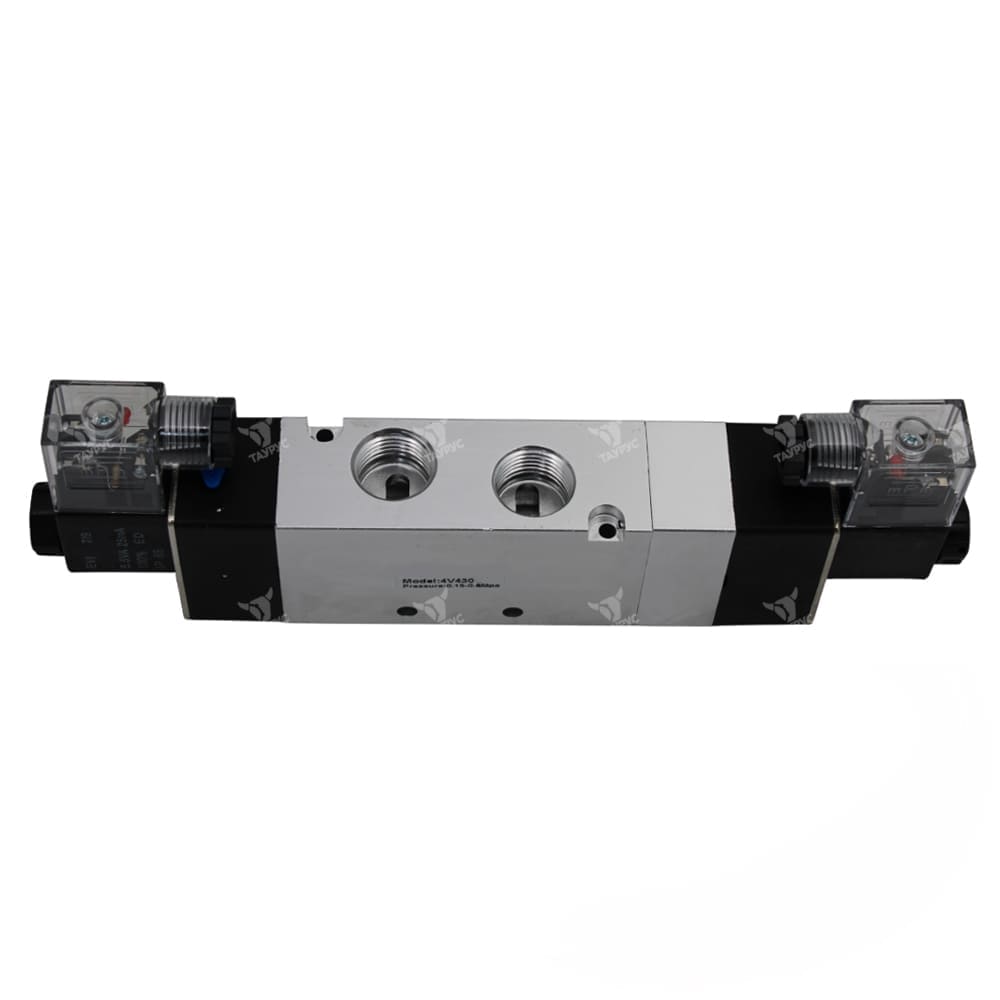

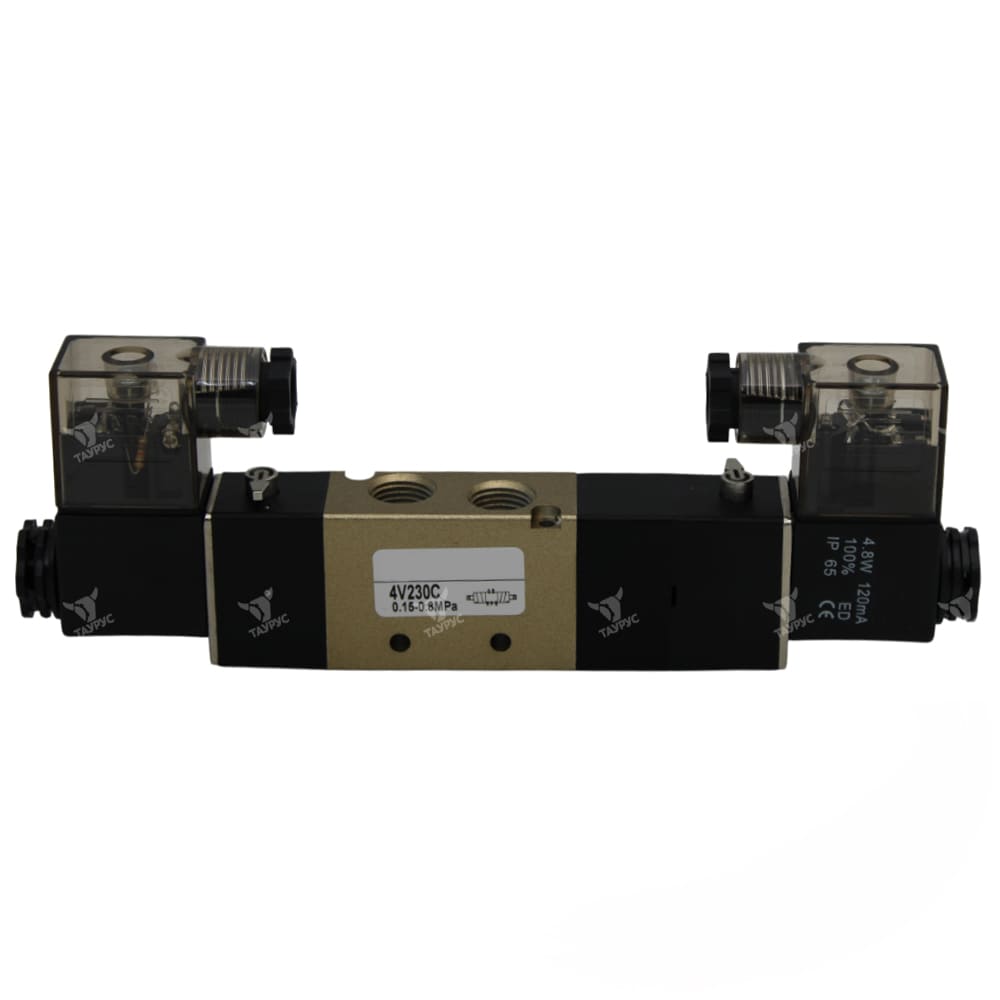

Описание пневмораспределителей 4V*30

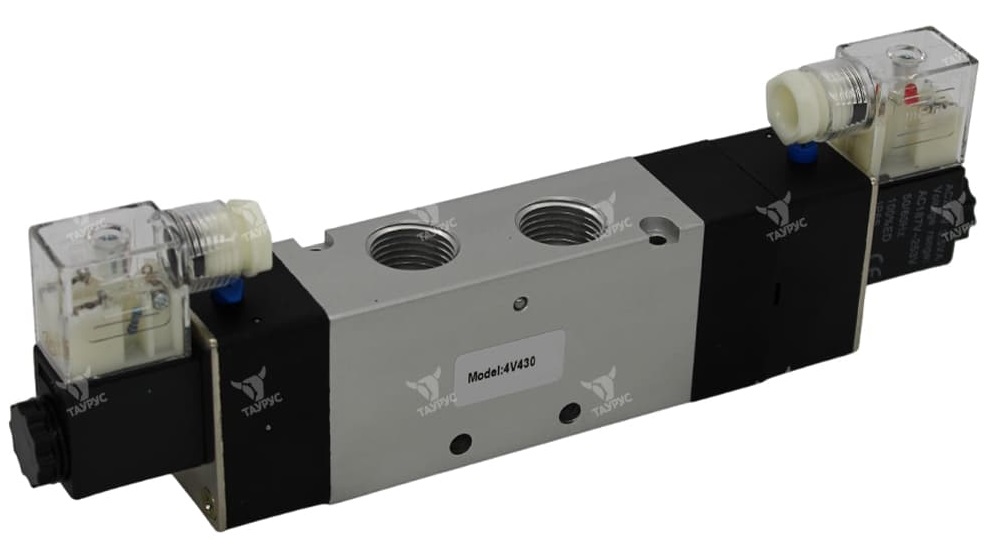

Пневмораспределители 4V*30 являются 5-линейными трехпозиционными (5/3) пневматическими распределителями с двухсторонним электропневматическим управлением и пружинным центрированием золотника. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения

1	2	3	-	4	5	6	7	8
4V	2	30C	-	08	AC220V

1	Тип устройства	4V = соленоидный клапан (5/2, 5/3)
2	Серия (габарит)	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400
3	Тип пневмораспределителя	30C = пятилинейный трехпозиционный (5/3) с двухсторонним электромагнитным управлением, в центральной позиции все линии перекрыты 30E = пятилинейный трехпозиционный (5/3) с двухсторонним электромагнитным управлением, в центральной позиции линии A и B соединены с атмосферными линиями 30P = пятилинейный трехпозиционный (5/3) с двухсторонним электромагнитным управлением, в центральной позиции линии A и B соединены с линией P (нагнетание)
4	Присоединение	M5 = M5x0.8" 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2"
5	Напряжение	Переменный ток: AC24V AC110V AC220V Постоянный ток: DC12V DC24V
6	Тип подключения к сети	Пропуск = разъем с клеммой (по умолчанию) I = разъем с втулкой
7	Тип резьбы	Пропуск = PT (по умолчанию) T = NPT G = G
8	Тип пилота	Пропуск = внутренний пилот (по умолчанию) W = внешний пилот (спец. исполнение)

Характеристики пневматических распределителей 4V*30

Модель	4V130C-M5 4V130E-M5 4V130P-M5	4V130C-06 4V130E-06 4V130P-06	4V230C-06 4V230E-06 4V230P-06	4V230C-08 4V230E-08 4V230P-08	4V330C-08 4V330E-08 4V330P-08	4V330C-10 4V330E-10 4V330P-10	4V430C-15 4V430E-15 4V430P-15
Тип пневмораспределителя	5/3 - пятилинейный трехпозиционный
Тип управления	Электропневматическое двухстороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий: - Вход - Выход - Выхлоп	M5x0.8 M5x0.8 M5x0.8	1/8" 1/8" 1/8"	1/8" 1/8" 1/8"	1/4" 1/4" 1/8"	1/4" 1/4" 1/4"	3/8" 3/8" 1/4"	1/2" 1/2" 1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	3
Масса, кг	0.2		0.36		0.45		0.77

Примечание:

¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу

Характеристики электромагнитов 4V

Параметр	Значение
Доступные вольтажи	AC220V, AC110V, AC24V, DC24V, DC12V
Энергопотребление	AC - 3.5VA, DC - 3.0W
Степень защиты	IP65 (DIN40050)
Класс изоляции	B
Тип разъема	Клемма (по умолчанию) или втулка
Время переключения	0.05 сек

Устройство и принцип работы пневмораспределителей 4V*30

Устройство пневмораспределителей 4V*30 — 1. Соединительный разъем (коннектор); 2. Контргайка; 3. Катушка-соленоид; 4. Сердечник; 5. Неподвижная пластина; 6. Поршень; 7. Пилот; 8. Корпус; 9. Компенсационное кольцо; 10. Уплотнительное кольцо золотника; 11. Золотник; 12. Уплотнительное кольцо поршня; 13. Пружина; 14. Ручное дублирование; 15. Держатель пружины; 16. Возвратная пружина; 17. Боковая крышка; 18. Держатель пружины.

Пневмораспределители 4V*30 состоят из корпуса 8 c пилотной частью 7. Внутри пилотного клапана расположен поршень 6 с уплотнительным кольцом 12, который при подаче напряжения на одно из катушек 3 через разъемы 1 приводит в движение золотник 11 с уплотнительными кольцами 10 и компенсационными кольцами 9 по краям и перемещает его в одну из крайних позиций, изменяя тем самым схему распределения потоков воздуха. Соединительный разъем устанавливается на катушку, которая надевается на сердечник 4 вплотную к пластине 5 и закрепляется контргайкой 2. В случае невозможности подачи напряжения на пилотный распределитель, предусмотрен механизм ручного дублирования 14 с пружиной 13, благодаря которому можно вручную передвинуть золотник в одно из крайних положений (нажатием на кнопку). Центрирование золотника происходит благодаря возвратной пружине 16, расположенной в держателях 15 и 18 под боковой крышкой 17 при отключении питания.

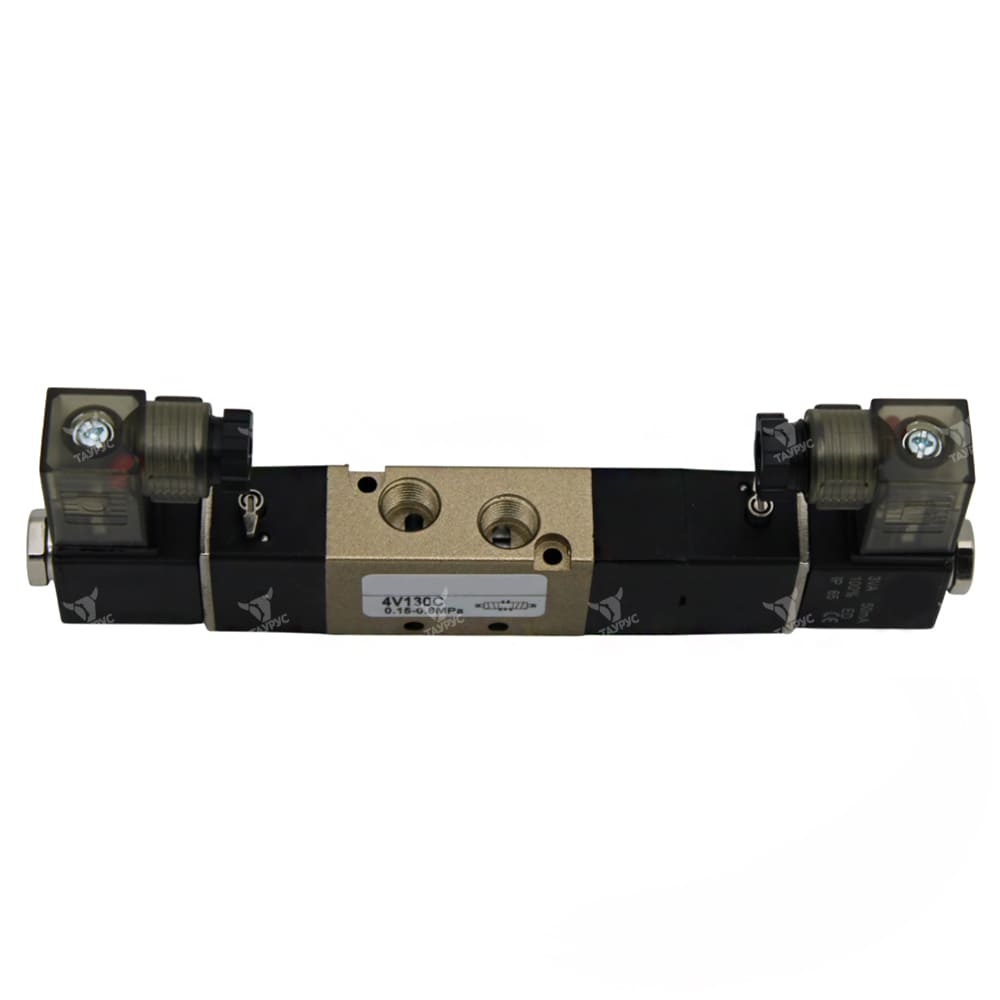

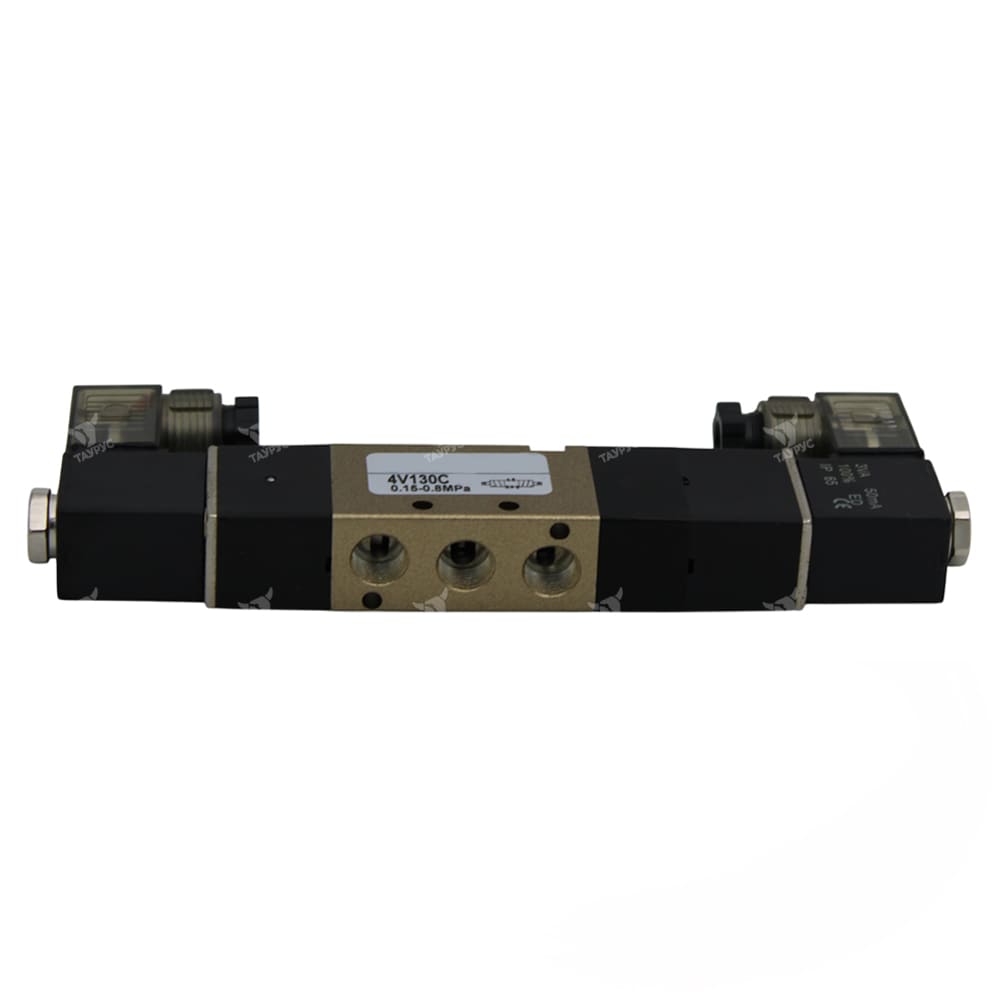

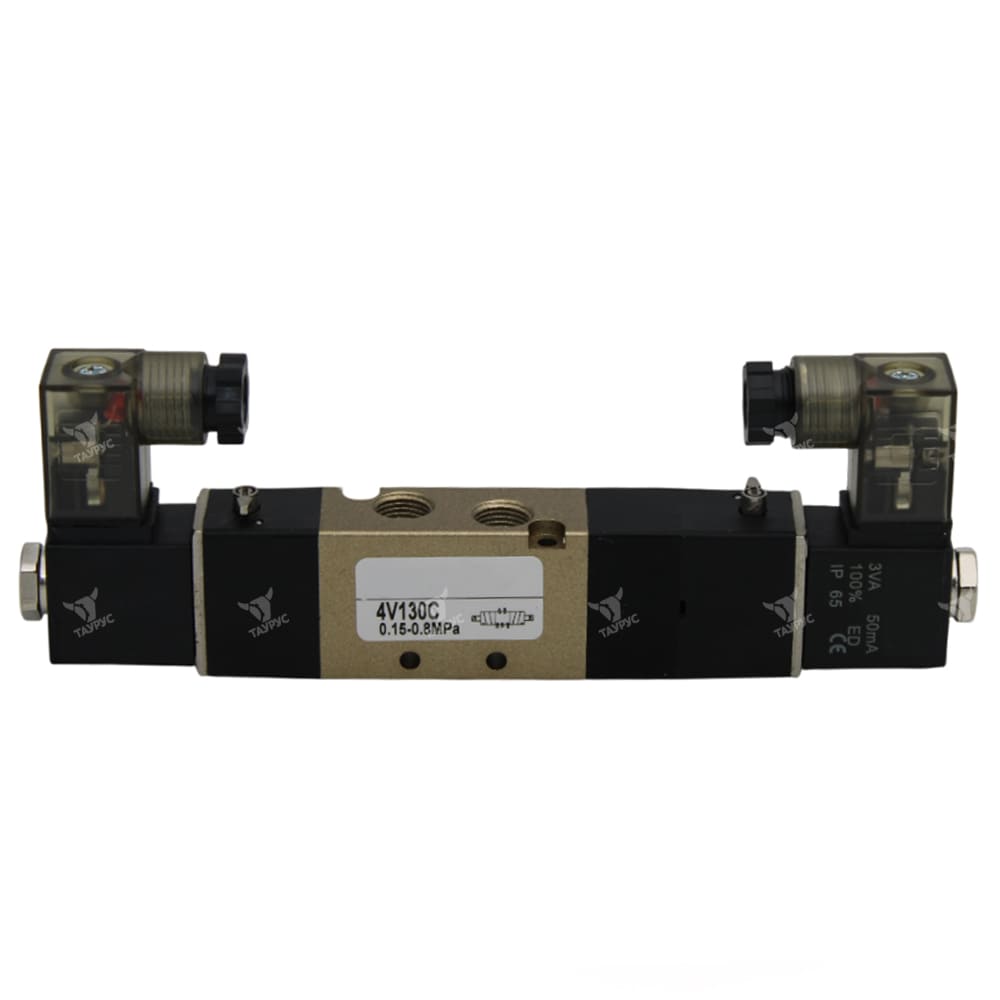

Габаритные и присоединительные размеры 4V130C-06, 4V130E-06, 4V130P-06, 4V130C-M5, 4V130E-M5, 4V130P-M5

*Габаритные и присоединительные размеры пневмораспределителей 4V130C-06, 4V130E-06, 4V130P-06, 4V130C-M5, 4V130E-M5, 4V130P-M5*

Модель	A	B	C	D	E	F	G
4V130-M5	M5x0.8	27	57.7	0	14	64.3	0
4V130-06	1/8"	28	57.2	1	16	63.2	3

Расходные характеристики 4V130-M5, 4V130-06

*Расходные характеристики пневмораспределителей 4V130C-M5, 4V130E-M5, 4V130P-M5*

*Расходные характеристики пневмораспределителей 4V130C-06, 4V130E-06, 4V130P-06*

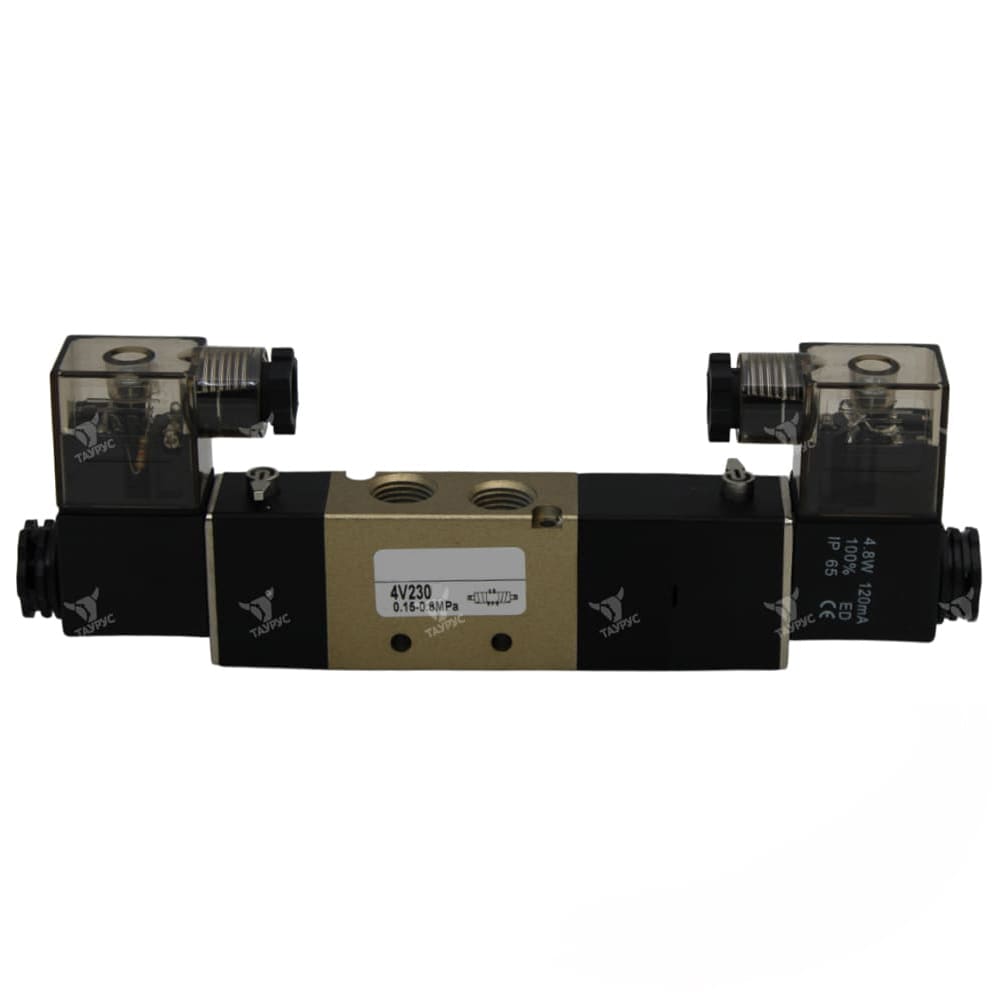

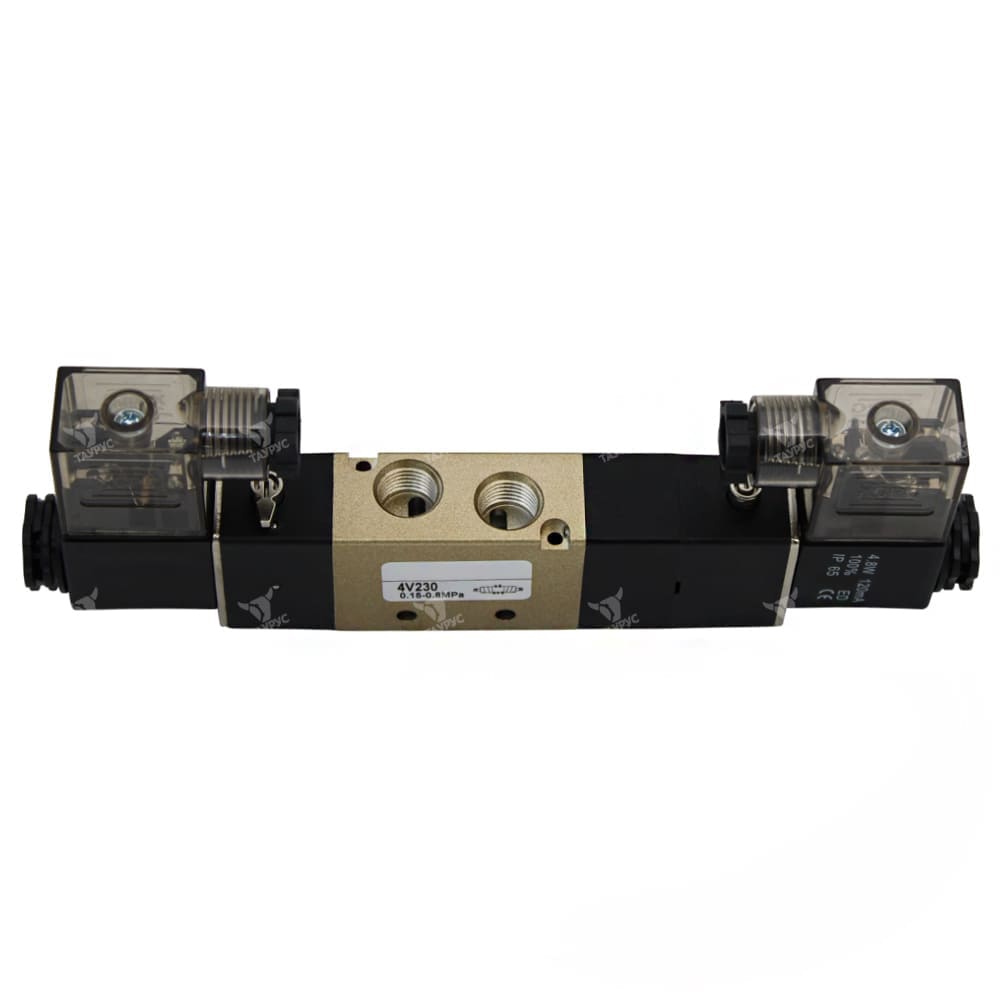

Габаритные и присоединительные размеры 4V230C-08, 4V230E-08, 4V230P-08, 4V230C-06, 4V230E-06, 4V230P-06

Габаритные и присоединительные размеры пневмораспределителей 4V230C-08, 4V230E-08, 4V230P-08, 4V230C-06, 4V230E-06, 4V230P-06 — *Габаритные и присоединительные размеры 4V230C-08, 4V230E-08, 4V230P-08, 4V230C-06, 4V230E-06, 4V230P-06*

Модель	A	B	C	D	E
4V230-06	1/8"	1/8"	18	76.4	0
4V230-08	1/8"	1/4	21	74.9	3

Расходные характеристики 4V230-06, 4V230-08

*Расходные характеристики пневмораспределителей 4V230C-06, 4V230E-06, 4V230P-06*

*Расходные характеристики пневмораспределителей 4V230C-08, 4V230E-08, 4V230P-08*

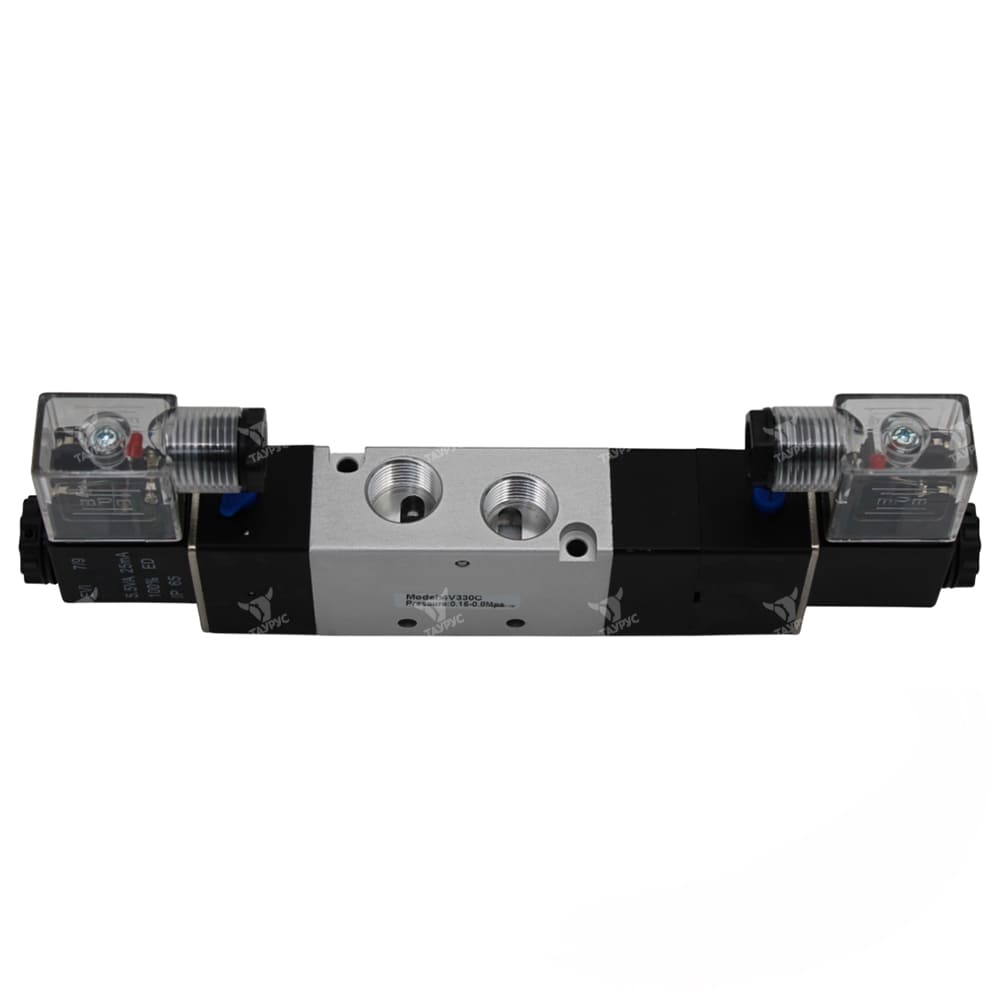

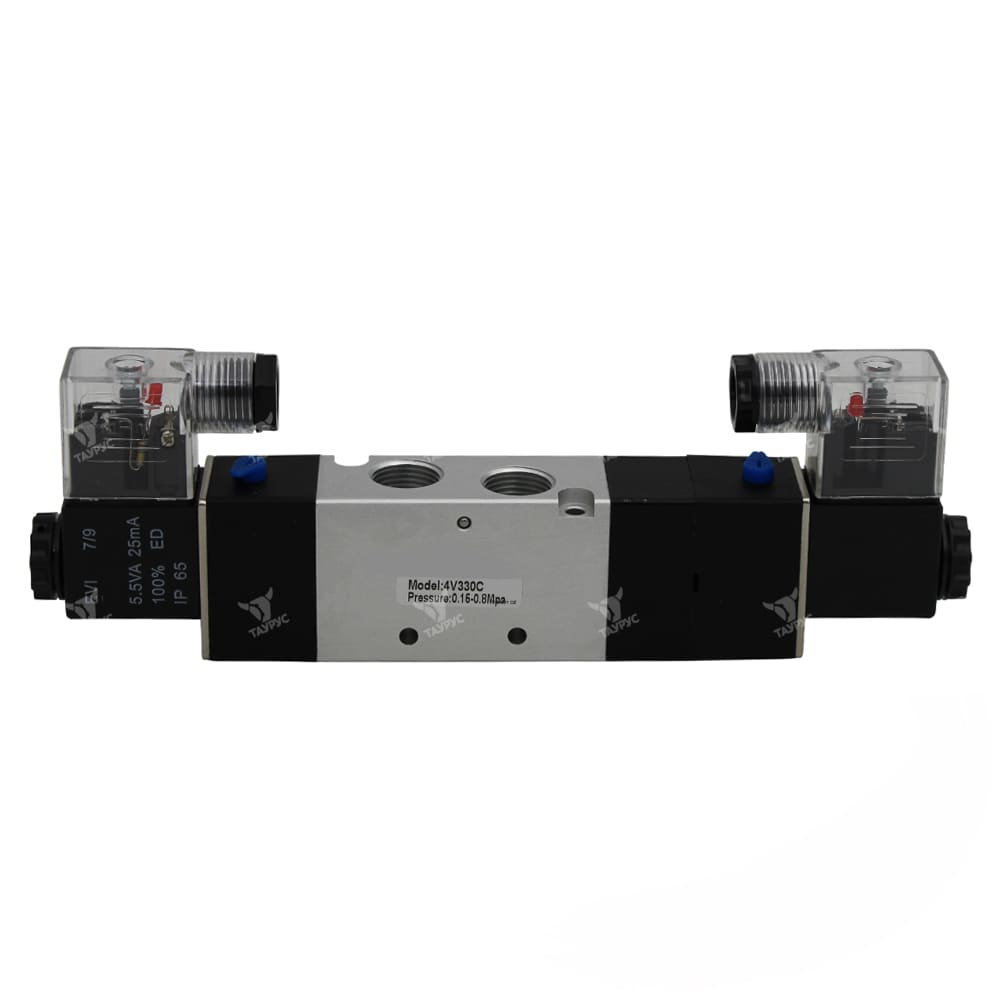

Габаритные и присоединительные размеры 4V330C-10, 4V330E-10, 4V330P-10, 4V330C-08, 4V330E-08, 4V330P-08

*Габаритные и присоединительные размеры пневмораспределителей 4V330C-10, 4V330E-10, 4V330P-10, 4V330C-08, 4V330E-08, 4V330P-08*

Модель	A	B	C	D	E
4V330-08	1/4"	1/4"	22	83.9	0
4V330-10	1/4"	3/8	24	82.9	4
