Глушители (пневмоглушители) 2931 и 2921 предназначены для снижения или устранения шума при выхлопе сжатого воздуха. Устанавливаются (вворачиваются) на выхлопные отверстия пневмораспределителей.
Пневмоглушители являются регенерируемым элементом пневмосистем, для чего в процессе эксплуатации их периодически необходимо обезжиривать и продувать через них сжатый воздух в обратном направлении.
Номинальный расход определяется при давлении на входе 6 бар и выходе в атмосферу.
Для измерения уровня шума используется фонометр, определяющий среднее значение за 10 с, расположенный на расстоянии 1 м от объекта на той же высоте.
Материал корпуса: медесодержащая сталь.
Материал пористого элемента: спеченная бронза.

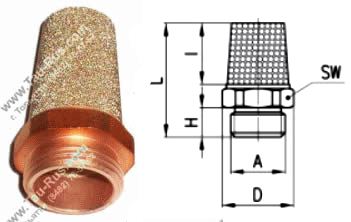

Пневмоглушители (глушители шума) 2931
|
Наименование |
A |
D |
H |
l |
L |
SW |
Макс. давление |
Расход, нл/мин |
Уровень шума, дБ(А) |
|---|---|---|---|---|---|---|---|---|---|
|
Глушитель 2931 M5 |
M5 |
7,7 |
4,0 |
8,0 |
16,5 |
7 |
10 бар |
450 |
69 |
|
Глушитель 2931 M7 |
M7 |
9,2 |
4,5 |
7,0 |
16,0 |
8 |
10 бар |
1130 |
76 |
|
Глушитель 2931 1/8 |
G1/8 |
13,2 |
4,5 |
12,7 |
21,0 |
12 |
10 бар |
1819 |
83 |
|
Глушитель 2931 1/4 |
G1/4 |
16,2 |
6,0 |
16,5 |
27,0 |
15 |
10 бар |
2675 |
85 |
|
Глушитель 2931 3/8 |
G3/8 |
20,5 |
7,0 |
23,5 |
35,0 |
19 |
10 бар |
4863 |
83 |
|
Глушитель 2931 1/2 |
G1/2 |
25,6 |
8,0 |
26,5 |
40,5 |
23 |
10 бар |
7085 |
84 |
|
Глушитель 2931 3/4 |
G3/4 |
33,4 |
9,0 |
35,0 |
51,5 |
30 |
10 бар |
12733 |
78 |
|
Глушитель 2931 1 |
G1 |
40,0 |
11,0 |
46,0 |
66,0 |
36 |
10 бар |
>15000 |
82 |
Пневмоглушители (глушители шума) 2921
|
Наименование |
A |
D |
H |
L |
SW |
Макс. давление |
Расход, нл/мин |
Уровень шума, дБ(А) |
|---|---|---|---|---|---|---|---|---|
|
Глушитель 2921 1/8 |
G1/8 |
11,5 |
4,5 |
21,5 |
8 |
10 бар |
1550 |
78 |
|
Глушитель 2921 1/4 |
G1/4 |
15,0 |
6,0 |
28,0 |
10 |
10 бар |
2400 |
79 |
|
Глушитель 2921 3/8 |
G3/8 |
19,0 |
7,0 |
36,0 |
13 |
10 бар |
4800 |
84 |
|
Глушитель 2921 1/2 |
G1/2 |
23,0 |
8,0 |
43,5 |
15 |
10 бар |
6800 |
84 |
|
Глушитель 2921 3/4 |
G3/4 |
30,0 |
9,0 |
56,0 |
19 |
10 бар |
12700 |
78 |
|
Глушитель 2921 1 |
G1 |
37,0 |
11,0 |
68,5 |
24 |
10 бар |
>15000 |
80 |
