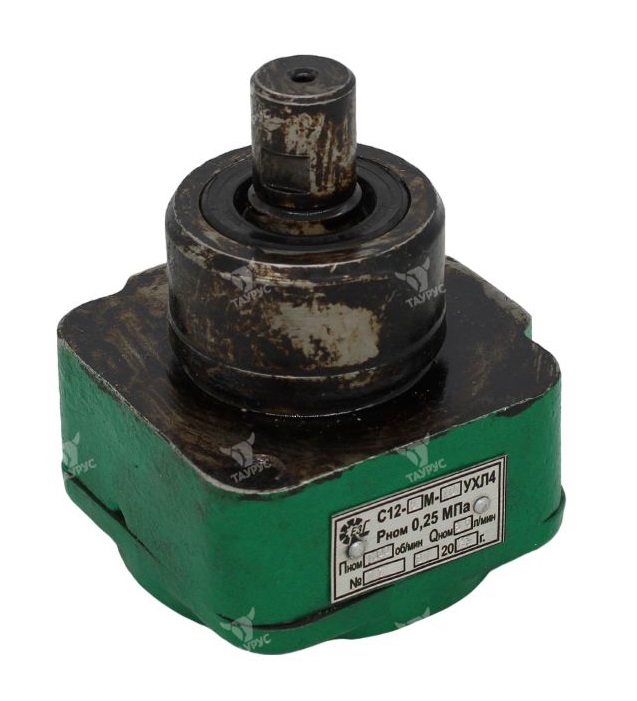

Описание насосов пластинчатых С12-4М, С12-5М
Насосы С12-4М-2, С12-4М-3,2, С12-4М-6,3, С12-4М-10 выполнены с реверсируемым направлением вращения вала и постоянным направлением потока масла.
Насосы С12-5М-2, С12-5М-3,2, С12-5М-6,3, С12-5М-10 имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода). Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17-213 мм²/c (сСт*) и температурой от +10 до +50° C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм. Насосы C12 соответствуют ТУ 2-053-1764-85.
В заказе необходимо указывать типоразмер насоса, климатическое исполнение, категорию, например: С12-5М-3,2-УХЛ4
*сСт - сантистокс, единица измерения кинематической вязкости жидкости (1 сСт = 1 мм²/с).
Структура условного обозначения
|
1 |
- |
2 |
3 |
- |
4 |
5 |
6 |
|---|---|---|---|---|---|---|---|
|
С12 |
4 |
М |
10 |
УХЛ |
4 |
| 1 | Тип устройства | С12 = насос пластинчатый для смазки, давление на выходе 0,25 МПа |
| 2 | Направление вращения вала |
4 = реверсируемое 5 = постоянное (правое) |
| 3 | Исполнение | М = модернизированный |
| 4 | Рабочий объем, см3 |
2 3,2 4 6,3 10 |
| 5 | Климатическое исполнение |
УХЛ О |
| 6 | Категория размещения | 4 |
Основные параметры насосов С12-4М, С12-5М
|
Наименование |
Номинальное давление на выходе насоса, МПа |
Рабочий объём, см³ |
Номинальная подача, л/мин |
Номинальная мощность не более, кВт |
Номинальная частота вращения, об/мин |
Допустимое количество реверсов в минуту (для С12-4М) |
Коэффициент подачи не менее, % |
Масса, кг |
|---|---|---|---|---|---|---|---|---|
|
Насос пластинчатый С12-4М-2 |
0,25 |
2 |
1,8 |
0,05 |
1500 |
4 |
60 |
1,8 |
|
Насос пластинчатый С12-4М-3,2 |
0,25 |
3,2 |
2,9 |
0,06 |
1500 |
4 |
60 |
1,8 |
|
Насос пластинчатый С12-4М-4 |
0,25 |
4 |
4,2 |
0,07 |
1500 |
4 |
70 |
2,8 |
|
Насос пластинчатый С12-4М-6,3 |
0,25 |
6,3 |
6,6 |
0,12 |
1000 |
4 |
70 |
2,8 |
|
Насос пластинчатый С12-4М-10 |
0,25 |
10 |
8 |
0,18 |
1000 |
4 |
80 |
2,8 |
|
Насос пластинчатый С12-5М-2 |
0,25 |
2 |
2,5 |
0,05 |
1500 |
- |
84 |
1,6 |
|
Насос пластинчатый С12-5М-3,2 |
0,25 |
3,2 |
4,5 |
0,06 |
1500 |
- |
84 |
1,6 |
|
Насос пластинчатый С12-5М-4 |
0,25 |
4 |
5 |
0,07 |
1500 |
- |
84 |
2,5 |
|
Насос пластинчатый С12-5М-6,3 |
0,25 |
6,3 |
8 |
0,12 |
1000 |
- |
85 |
2,5 |
|
Насос пластинчатый С12-5М-10 |
0,25 |
10 |
8,5 |
0,18 |
1000 |
- |
85 |
2,5 |
Габаритные и присоединительные размеры С12-4М, С12-5М
| Обозначение насосов |
Размеры, мм |
|||||||||||||||||
|
D |
D1 |
D2 |
d |
d1 |
d2 |
d3 |
B |
b |
b1 |
b2 |
b3 |
L |
l |
l1 |
l2 |
l3 |
h |
|
|
С12-4М-2 С12-4М-3,2 |
45h6 |
40h12 |
75 |
12j6 |
M16x1.5 |
M14x1.5 |
20 |
75 |
4h9 |
36.6 |
2 |
1.2 |
94 |
49 |
14 |
12H15 |
35.5 |
13.5 |
|
С12-5М-2 С12-5М-3,2 |
84 |
30.5 |
||||||||||||||||
|
С12-4М-4 С12-4М-6,3 С12-4М-10 |
55h6 |
50h12 |
86 |
20j6 |
M22x1.5 |
M16x1.5 |
22+0.4 |
86 |
6h9 |
41 |
4 |
1.5 |
110 |
61 |
16 |
18H15 |
40.5 |
22.5 |
|
С12-5М-4 С12-5М-6,3 С12-5М-10 |
105 |
34.5 |
||||||||||||||||
