4A*30 - Пневмораспределители 5/3 с двухсторонним пневмоуправлением

1 товар

Описание пневмораспределителей 4A*30

Пневмораспределители 4A*30 являются 5-линейными трехпозиционными (5/3) пневматическими распределителями с двухсторонним пневмоуправлением и пружинным центрированием золотника. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения пневматических распределителей 4A*30

1	2	3	-	4
4A	4	30C	-	08

1	Модель пневмораспределителя	4A = воздушный клапан (5/2, 5/3)
2	Габарит	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400

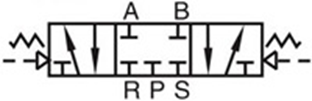

3	Тип пневмораспределителя	30C = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции все линии перекрыты 30E = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции линии A и B соединены с атмосферными линиями 30P = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции линии A и B соединены с линией P (нагнетание)
4	Присоединение	M5 = M5x0.8" 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2"

Технические характеристики

Модель	4A130C-M5 4A130E-M5 4A130P-M5	4A130C-06 4A130E-06 4A130P-06	4A230C-06 4A230E-06 4A230P-06	4A230C-08 4A230E-08 4A230P-08	4A330C-08 4A330E-08 4A330P-08	4A330C-10 4A330E-10 4A330P-10	4A430C-15 4A430E-15 4A430P-15
Тип пневмораспределителя	5/3 - пятилинейный трехпозиционный
Тип управления	Пневматическое двухстороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий: - Вход - Выход - Выхлоп	M5x0.8 M5x0.8 M5x0.8	1/8" 1/8" 1/8"	1/8" 1/8" 1/8"	1/4" 1/4" 1/8"	1/4" 1/4" 1/4"	3/8" 3/8" 1/4"	1/2" 1/2" 1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	3
Масса, кг	0.165		0.365		0.505		0.735

Примечание:
¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу

Устройство и принцип работы пневмораспределителей 4A*30

Пневмораспределители 4A*30 состоят из корпуса 1 c пилотной частью 6. Пилотная часть соединена с корпусом при помощи винта 8 и 9 и отделена от атмосферы боковой крышкой 14. Внутри пилотного клапана расположен поршень 5 с уплотнительным кольцом 7, который при подаче давления в линию управления приводит в движение золотник 3 с уплотнительными кольцами 2 и компенсационными кольцами 4 по краям и перемещает его в одну из крайних позиций, изменяя тем самым схему распределения потоков воздуха. При прекращении подачи давления в линии управления золотник занимает среднюю позицию благодаря центрирующей пружине 11, закрепленной в корпусе благодаря держателям пружины 10 и 12 и зажиму 13.
