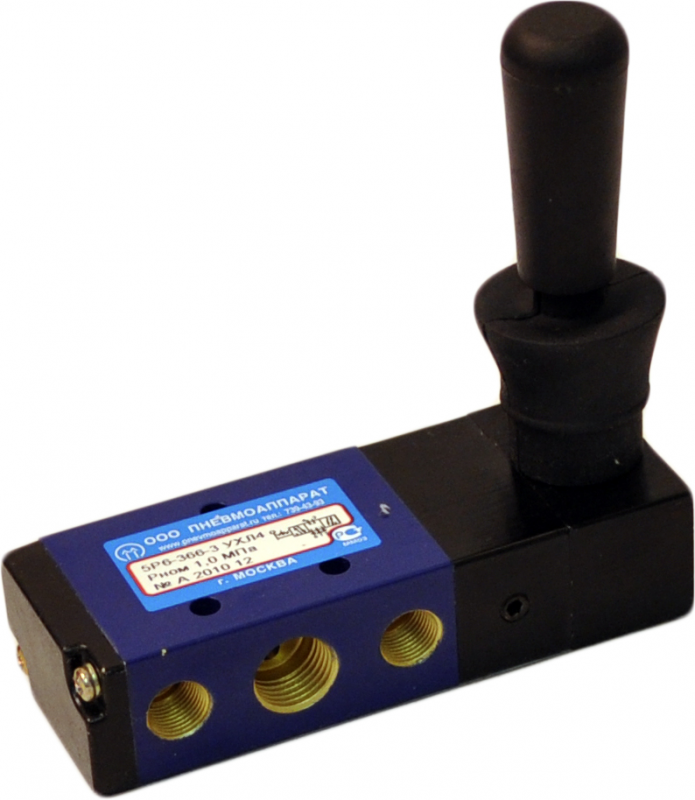

Пневмораспределители 5Р-6-36х-3 пятилинейные, трёхпозиционные с диаметром условного прохода 6 мм (К1/4"), c ручным управлением применяются для изменения направления движения потоков сжатого воздуха в пневматических приводах общего и специального назначения. Например, в железнодорожной промышленности.
Пневмораспределители данного типа спроектированы для работы на сжатом воздухе давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 10 класса (ГОСТ 17433) и содержащем распыленное масло вязкостью 10…35 сантистокс (мм²/с), рабочая температура до +50 °С.
Климатическое исполнение для районов с умеренным и холодным климатом (УХЛ) и общеклиматического исполнения (О), категория размещения, обычно, 4 - вентилируемые помещения, без прямого попадания лучей солнца и пыли на устройство. Подробнее по климатическим исполнениям см. основные положения ГОСТ 15150-69 с новыми изменениями.
Пневмораспределители 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3 могут работать в любом положении.

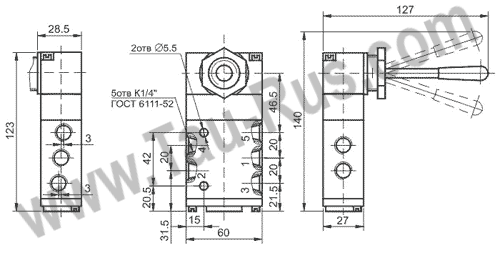

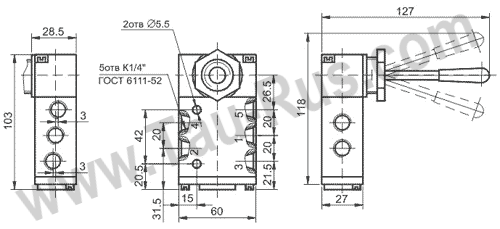

Габаритные и присоединительные размеры пневмораспределителя 5Р-6-36*-3
Структура условного обозначения пневмораспределителя 5Р-6-36*-3
|
1 |
- |
2 |
3 |
4 |
5 |
- |
6 |
7 |
|---|---|---|---|---|---|---|---|---|
|
5Р |
6 |
3 |
6 |
1 |
3 |
УХЛ4 |
| 1 | Число линий |
3Р = трёхлинейные 5Р = пятилинейные |
| 2 | Условный проход |
4 = 4 мм 6 = 6 мм 10 = 10 мм 16 = 16 мм |
| 3 | Число позиций |
2 3 |
| 4 | Вид управления |
5 = ручное кнопка 6 = ручное рычаг 7 = ножное |
| 5 |
Схема присоединения пневмолиний в средней позиции золотника и способ возврата в среднюю позицию трехпозиционных распределителей |
Для двухпозиционных распределителей: 2 = управление двухстороннее с фиксацией в крайних положениях; 3 = управление одностороннее с пружинным возвратом. Для трёхпозиционных распределителей: 1 = в средней позиции все линии перекрыты, пружинный возврат; 2 = в средней позиции обе полости потребителя сообщены с атмосферой, пружинный возврат; 6 = в средней позиции все линии перекрыты, ручной возврат; 7 = в средней позиции обе полости потребителя сообщены с атмосферой, ручной возврат. |
| 6 | Присоединение пневмолиний | 3 = трубное, с дюймовой резьбой в корпусе пневмораспределителя |
| 7 |
Категория размещения по ГОСТ 15150 |
УХЛ 4 |
Основные параметры
|
Параметр |
Наименование |
|||
|---|---|---|---|---|
|
Пневмораспределитель 5Р-6-361-3 |
Пневмораспределитель 5Р-6-362-3 |
Пневмораспределитель 5Р-6-366-3 |
Пневмораспределитель 5Р-6-367-3 |
|
|
Условный проход |
6 мм |
|||
|
Тип присоединения |
Резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
|||
|
Присоединение пневмолиний питания, дюйм |
К1/4 |
|||
|
Присоединение атмосферных пневмолиний, дюйм |
К1/8 |
|||
|
Номинальное давление |
1,0 МПа |
|||
|
Минимальное рабочее давление, не более |
0,1 МПа |
|||
|
Усилие, переключения не более, кгс (Н) |
2 (20) |
|||
|
Пропускная способность, Kv*, м³/ч, не менее. |
0,75 |
|||
|
Масса, кг, не более |
0,56 |
0,49 |
||
* Kv определяется по ГОСТ 14691-69
