 Пневмораспределители В64-1А-03
|
Пневмораспределители В64-13А-03, В64-14А-03, В64-15А-03 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с двухсторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневмоприводах промышленного назначения. В пневмораспределителях с двусторонним электропневматическим управлением В64-13А-03, В64-14А-03, В64-15А-03 перемещение поршня 2 с золотником 1 происходит в результате подачи переменного или постоянного напряжения на электромагнитную катушку клапана 7, при этом сжатый воздух, поступивший из клапана, поступая под соответствующий торец поршня, перемещает поршень. Для перемещения поршня в противоположное положение необходимо отключить напряжение на электромагнитной катушке управляющего клапана и подать напряжение на на электромагнитную катушку другого пилотного клапана пневмораспределителя. Габаритные и присоединительные размеры пневмораспределителей типа В64 с двухсторонним электроуправлением В64-13А-03, В64-14А-03, В64-15А-03 приведены на рисунке ниже. |

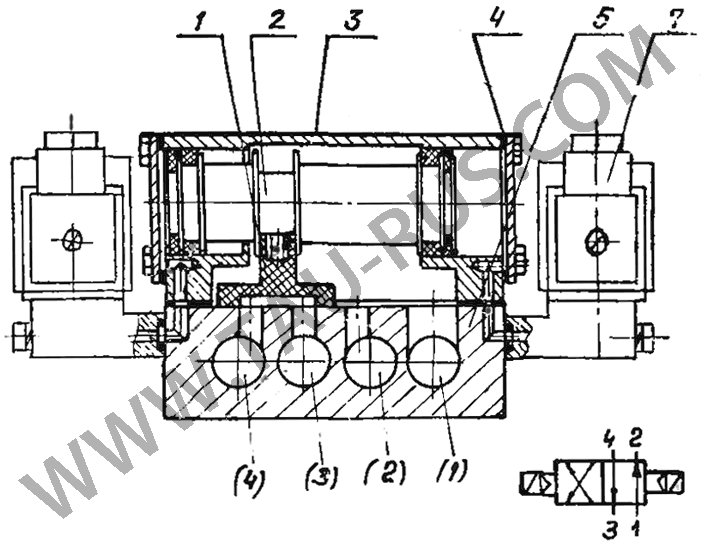

Конструкция и принцип работы пневмораспределителей В64
с двухсторонним электроуправлением
|
Основные параметры В64-13А-03, В64-14А-03, В64-15А-03
| Параметр | Нормы для типоразмеров | ||
| В64-13А-03 | В64-14А-03 | В64-15А-03 | |
| Условный проход, мм | 10 | 16 | 20 |
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | ||
| Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее | 1,9 | 2,8 | 5,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более | 0,1 | 0,2 | |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц | 12,24,48,110 / 24,110,220,380 / 110,220 | ||
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА | 7 / 9 / 12 | ||
| Масса, кг | 2,0 | 2,0 | 3,1 |
| Присоединительные резьбы пневмораспределителя по ГОСТ 6111-52 | К3/8" | К1/2" | К3/4" |
Структура условного обозначения пневмораспределителей В64-13А-03, В64-14А-03, В64-15А-03
| В64 | - | 1 | 4А | - | 03 | УХЛ | 4 | ||||
|
Категория размещения по ГОСТ 15150 (4)
|
|||||||||||
|
|||||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
|
|||||||||||
|
|
|||||||||||
|
Резьбовое присоединение пневмолиний
|
|||||||||||
|
|
|||||||||||
|
Условный проход: 3 - 10 мм; 4 - 16 мм; 5 - 20 мм
|
|||||||||||
|
|
|||||||||||
|
Способ управления: 1 - двухстороннее электроуправление
|
|||||||||||
|
|
|||||||||||
|
Пневмораспределитель с электропневматическим управлением
|
|||||||||||

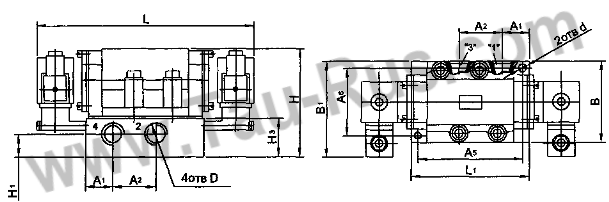

Габаритные и присоединительные размеры
| Обозначение | А1 | А2 | А5 | А6 | d | В | В1 | H | H1 | H3 | L | L1 |
| В64-13А-03 | 23,5 | 38 | 91 | 59 | 7 | 72 | 86 | 89,5 | 14,5 | 28,5 | 191 | 104 |
| В64-14А-03 | 23,5 | 38 | 91 | 59 | 7 | 72 | 86 | 89,5 | 14,5 | 28,5 | 191 | 104 |
| В64-15А-03 | 27,5 | 50 | 117 | 77 | 9 | 90 | 95 | 109 | 19 | 38 | 217 | 130 |

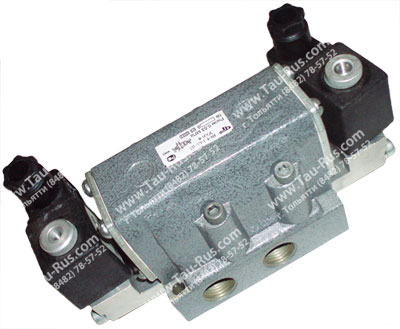

Фотографии с описанием продукции

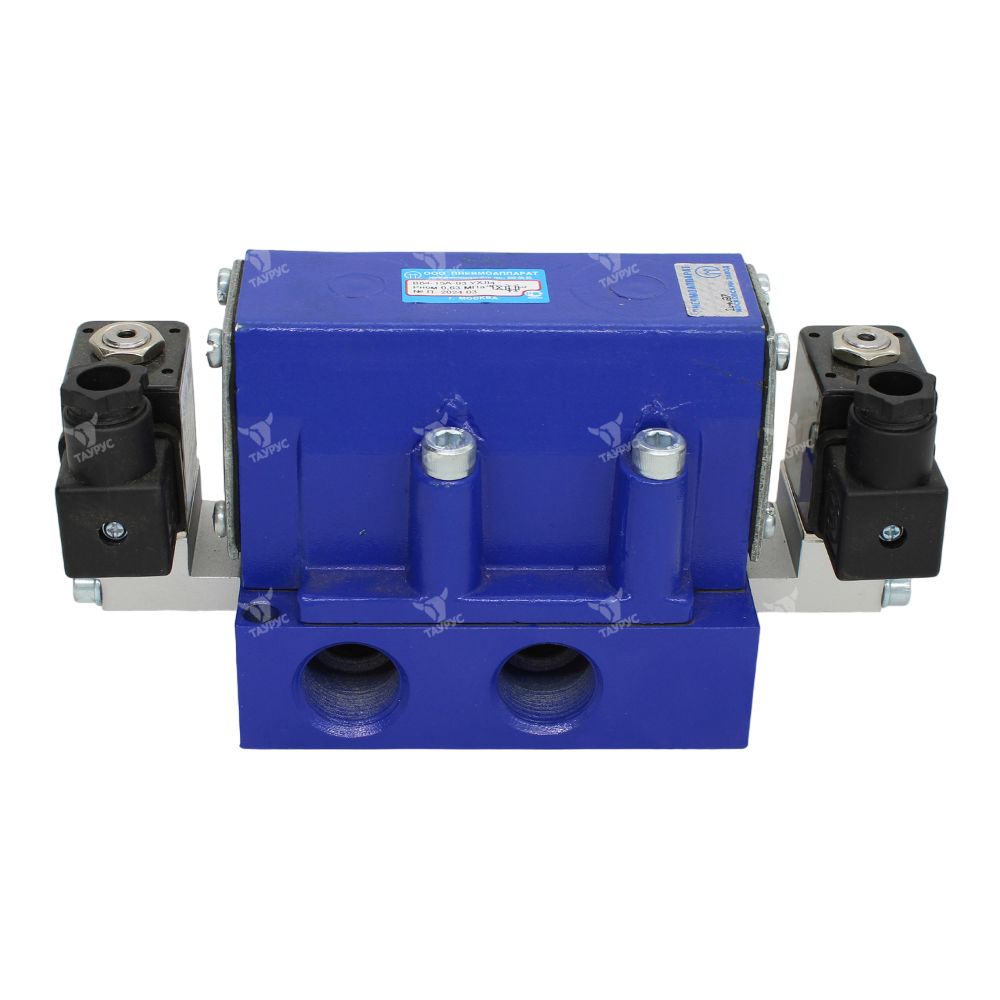

 В64-13А-03 параметры и фото |

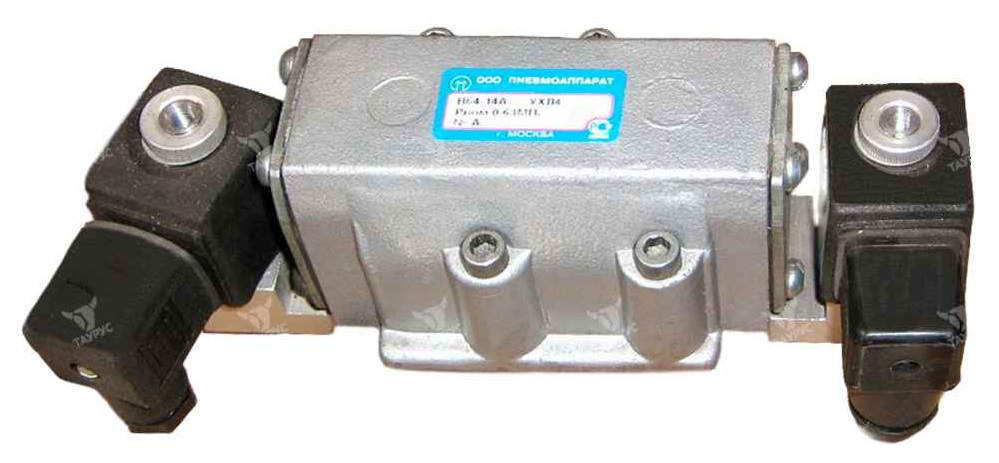

 В64-14А-03 параметры и фото |
Пример условного обозначения пневмораспределителя четырехлинейного, с электропневматическим двухсторонним управлением, условным проходом 16 мм, с резьбовым присоединением пневмолиний, управление 24В постоянного тока, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В64-14А-03 (=24) УХЛ4 ТУ2-053-1633-83
- то же, с условным проходом 10 мм, управление 220В переменного тока 50Гц:
Пневмораспределитель В64-13А-03 (~220) УХЛ4 ТУ2-053-1633-83
