Пневмораспределители В64-34А-03, В64-33А-03, В64-24-03, В64-23А-03, В64-25А-03

Пневмораспределитель В64-23А-03, В64-33А-03, В64-24А-03, В64-34А-03, В64-25А-03      Пневмораспределители В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с односторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневматических приводах станков и станочного оборудования.
     В распределителях данной серии (В64) распределение потоков сжатого воздуха осуществляется парой плоский золотник-плита. Золотник с канавкой, перемещаясь перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность плиты и соединены с резьбовыми отверстиями для присоединения пневмолиний.

Фотографии с описанием продукции

Фотография и описание пневмораспределителя В64-25А-03
Фотография и описание пневмораспределителя В64-25А-03
Фотография и описание пневмораспределителя В64-33А-03
Фотография и описание пневмораспределителя В64-33А-03
Фотография и описание пневмораспределителя В64-34А-03
Фотография и описание пневмораспределителя В64-34А-03

Конструкция и принцип работы пневмораспределителей В64
с односторонним электроуправлением

Конструкция и принцип работы пневмораспределителей В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03
     В пневмораспределителях с односторонним электропневматическим управлением В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 (см. схему "б" на рисунке выше - деталировка аналогична схеме "а", поэтому конструктивные элементы не указывается кроме позиции 6, отсутствующей в схеме "а") перемещение поршня 2 с золотником 1 осуществляется при подаче напряжения на катушку электропмевматического клапана 7, при этом сжатый воздух из электропневматического клапана поступает под соответствующий торец поршня. Для перемещения поршня в другое крайнее положение необходимо снять напряжение с катушки электропневматического клапана.
     Климатические исполнения пневмораспределителей В64 УХЛ4 и О4 (только для поставок в районы с тропическим климатом) по ГОСТ 15150—69.
     Работают пневмораспределители В64 на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10—35 мм²/с (сСт) при температуре 50 °С с концентрацией из расчета 2—4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449—80.

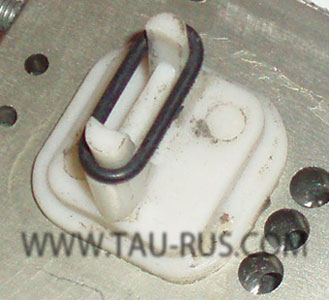

Золотник пневмораспределителей В64-...

Золотник пневмораспределителей В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03

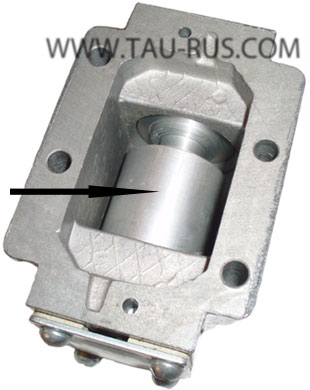

Поршень пневмораспределителей В64-...

Поршень пневмораспределителей В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03

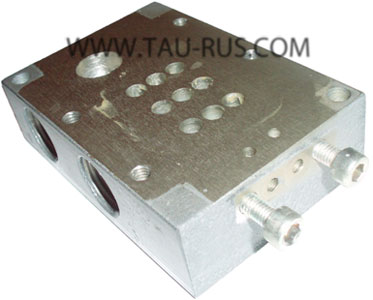

Плита пневмораспределителей В64-...-03

Плита пневмораспределителей В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03

Характеристики пневмораспределителя В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03

Параметр Нормы для типоразмеров
В64-33А-03
В64-23А-03
В64-34А-03
В64-24А-03
В64-25А-03
Условный проход пневмораспределителя, мм 10 16 20
Номинальное / минимальное давление, МПа 0,63 / 0,25
Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее 1,9 2,8 5,0
Время срабатывания при давлении 0,4 МПа, с, не более 0,1
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц 12,24,48,110 / 24,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА 7 / 9 / 12
Масса, кг 1,7 1,7 2,8
Присоединительные резьбы по ГОСТ 6111-52 К3/8" К1/2" К3/4"

Условное обозначение пневмораспределителей В64-...-03 (220В, 110В, 24В)

В64 - 3   - 03   24В   УХЛ4

Климатическое исполнение и категория размещения по ГОСТ 15150 (4)
Вольтаж управляющей катушки:
24В - 24 В пост. тока,
110В - 110 В перем. тока,
220В - 220 В перем. тока
Резьбовое присоединение пневмолиний
Условный проход: 3 - 10мм; 4 - 16мм; 5 - 20мм
Способ управления: 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат
Пневмораспределитель с электропневматическим управлением

Габаритные и присоединительные размеры пневмораспределителей В64-25А-03, В64-33А-03, В64-34А-03

Размеры пневмораспределителей В64-25А-03, В64-33А-03, В64-34А-03

Обозначение А1 А2 А5 А6 d В В1 H H1 H3 L L1
В64-25А-03 27,5 50 117 77 9 90 95 109 19 38 180,5 130
В64-33А-03
В64-23А-03
23,5 38 91 59 7 72 86 89,5 14,5 28,5 155,5 104
В64-34А-03
В64-24А-03
23,5 38 91 59 7 72 86 89,5 14,5 28,5 155,5 104

     Пример записи условного обозначения распределителя четырехлинейного, с электропневматическим односторонним управлением с катушкой на 110 вольт переменного тока и пружинным возвратом, условным проходом 16 мм, со резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
     Пневмораспределитель В64-34А-03 110В УХЛ4 ТУ2-053-1633-83.

     то же, но только с пневматическим возвратом и условным проходом 20 мм:
     Пневмораспределитель В64-25А-03 110В УХЛ4 ТУ2-053-1633-83.

Производитель В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 оставляет за собой право изменять конструкцию распределителей без предварительного уведомления.
