3V110-06, 3V210-08, 3V310-10, 3V410-15, 3V110-M5, 3V210-06, 3V310-08 - Пневмораспределители

Пневмораспределитель 3V210-08

Описание пневмораспределителей 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15

Пневмораспределители 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15 являются 3-линейными двухпозиционными (3/2) пневматическими распределителями с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Уточнить актуальную цену и заказать распределители воздуха 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15 можно в ПКФ "ТАУРУС", отправив запрос на электронную почту info@tau-rus.com или связавшись с нами по телефону +7 (8482) 39-51-01.
Вы также можете заказать электромагниты для пневмораспределителей типа 3V - катушки 3V100, 3V200, 3V300, 3V400.

Структура условного обозначения пневматических распределителей 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15

3V   2   10   08   NC   A   *   *   *

Тип пилота
Пропуск = внутренний пилот (по умолчанию) Пневмораспределители 3V с внутренним пилотом W = внешний пилот (спец. исполнение) Пневмораспределители 3V с внешним пилотом
Тип резьбы
Пропуск = PT (по умолчанию)
T = NPT
G = G
Тип подключения к сети
Пропуск = разъем с клеммой (по умолчанию)
I = разъем с втулкой
Вольтаж
A = AC220V
B = DC24V
C = AC110V
E = AC24V
F = DC12V
Исходная схема распределения
NC = нормально закрытый
NO = нормально открытый
Присоединение
M5 = M5x0.8
06 = 1/8"
08 = 1/4"
10 = 3/8"
15 = 1/2"
Тип пневмораспределителя
10 = трехлинейный двухпозиционный (3/2) с односторонним электромагнитным управлением
Серия (габарит)
1 = серия 100
2 = серия 200
3 = серия 300
4 = серия 400
Модель
3V = соленоидный клапан (3/2)

Перейти к подробному описанию:

Пневмораспределители 3V110-M5, 3V110-06

Пневмораспределители 3V110-M5, 3V110-06


Пневмораспределители 3V210-06, 3V210-08

Пневмораспределители 3V210-06, 3V210-08


Пневмораспределители 3V310-08, 3V310-10

Пневмораспределители 3V310-08, 3V310-10


Пневмораспределители 3V410-15

Пневмораспределитель3V410-15

Характеристики распределителей воздуха 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15

Модель 3V110-M5 3V110-06 3V210-06 3V210-08 3V310-08 3V310-10 3V410-15
Тип пневмораспределителя 3/2 - трехлинейный двухпозиционный
Тип управления Электропневматическое одностороннее
Рабочая среда Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения 5.5 мм2 12 мм2 14 мм2 16 мм2 25 мм2 30 мм2 50 мм2
Резьба присоединительных отверстий M PT (стандарт), NPT, G
Размеры присоединительных отверстий (вход / выход) M5x0.8 1/8" 1/8" 1/4" 1/4" 3/8" 1/2"
Рабочее давление, МПа 0.15 - 0.8
Максимальное входное давление, МПа 1.5
Рабочая температура, °C От -20 до +70
Материал корпуса Алюминиевый сплав
Смазка воздуха1 Не обязательна
Максимальная частота срабатывания2, циклов / сек 5 4 3

Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу

Характеристики электромагнитов 3V

Параметр Значение
Доступные вольтажи AC220V, AC110V, AC24V, DC24V, DC12V
Энергопотребление AC - 3.5VA, DC - 3.0W
Степень защиты IP65 (DIN40050)
Класс изоляции B
Тип разъема Клемма (по умолчанию) или втулка
Время переключения 0.05 сек

Перейти к описанию электромагнитов 3V100, 3V200, 3V300, 3V400

Электромагниты типа 3V100, 3V200, 3V300, 3V400

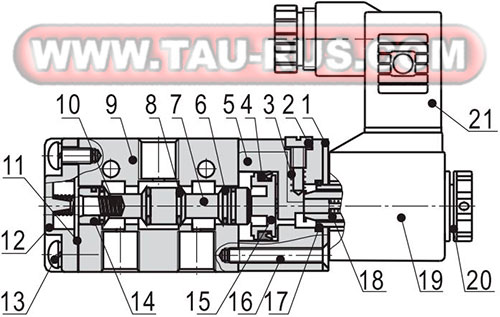

Устройство и принцип работы пневмораспределителей 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15

1. Неподвижная пластина
2. Ручное дублирование
3. Пружина
4. Уплотнительное кольцо поршня
5. Пилот
6. Уплотнения золотника
7. Золотник
8. Уплотнительное кольцо
9. Корпус
10. Золотниковая пружина
11. Прокладка нижней крышки
12. Нижняя крышка
13. Крепежный винт
14. Компенсационное кольцо
15. Поршень
16. Крепежный винт пилота
17. Уплотнительное кольцо
18. Сердечник
19. Катушка
20. Контргайка
21. Соединительный разъем (коннектор)

Устройство пневмораспределителей 3V110-M5, 3V110-06, 3V210-06, 3V210-08, 3V310-08, 3V310-10, 3V410-15

Пневмораспределители 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, 4V410-15 состоят из корпуса (9) c пилотом (5), которые скреплены винтом (16). Внутри пилотного клапана расположен поршень (15) с уплотнительным кольцом (4), который при подаче напряжения на катушку (19) через разъем (21) приводит в движение золотник (7) с уплотнением (8) и уплотнительными кольцами (6) и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. Соединительный разъем устанавливается на катушку, которая надевается на сердечник (18) вплотную к пластине (1) и закрепляется контргайкой (20). Для предотврещения перепускания воздуха на сердечнике предусмотрено уплотнительное кольцо (17). При отключении электромагнитной катушки золотник возвращается в первоначальное положение давлением золотниковой пружины (10), установленной в компенсационном кольце (14). Нижняя крышка (12) закрепляется на корпусе винтами (13) и отделена от корпуса прокладкой (11). В случае невозможности подачи напряжения на пилотный распределитель, предусмотрен механизм ручного дублирования (2) с пружиной (3), благодаря которому можно передвинуть золотник в крайнее положение.

Пневмораспределители 3V110-M5, 3V110-06

Пневмораспределитель 3V110-06
Пневмораспределитель 3V110-06

Схема работы пневмораспределителей 3Vx10
Схема работы 3V110-M5-NC, 3V110-06-NC

Схема работы пневмораспределителей 3Vx10
Схема работы 3V110-M5-NO, 3V110-06-NO

Пневмораспределители 3V110-M5 и 3V110-06 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 3V110-M5, 3V110-06

Габаритные и присоединительные размеры пневмораспределителей 3V110-M5, 3V110-06

Расходные характеристики 3V110-M5, 3V110-06

Расходные характеристики пневмораспределителя 3V110-M5 Расходные характеристики пневмораспределителя 3V110-06
Расходные характеристики пневмораспределителя 3V110-M5 Расходные характеристики пневмораспределителя 3V110-06

Пневмораспределители 3V210-08, 3V210-06

Пневмораспределитель 3V210-08
Пневмораспределитель 3V210-08

Схема работы пневмораспределителей 3Vx10
Схема работы 3V210-06-NC, 3V210-08-NC

Схема работы пневмораспределителей 3Vx10
Схема работы 3V210-06-NO, 3V210-08-NO

Пневмораспределители 3V210-06 и 3V210-08 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 3V210-06, 3V210-08

Габаритные и присоединительные размеры пневмораспределителей 3V210-06, 3V210-08
Модель A B C D
3V210-06 27.7 0 22 16.7
3V210-08 28.7 1.5 22.5 16.5

Расходные характеристики 3V210-06, 3V210-08

Расходные характеристики пневмораспределителя 3V210-06 Расходные характеристики пневмораспределителя 3V210-08
Расходные характеристики пневмораспределителя 3V210-06 Расходные характеристики пневмораспределителя 3V210-08

Пневмораспределители 3V310-08, 3V310-10

Пневмораспределитель 3V310-10Пневмораспределитель 3V310-10

Схема работы пневмораспределителей 3Vx10
Схема работы 3V310-08-NC, 3V310-10-NC

Схема работы пневмораспределителей 3Vx10
Схема работы 3V310-08-NO, 3V310-10-NO

Пневмораспределители 3V310-08 и 3V310-10 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 3V310-08, 3V310-10

Габаритные и присоединительные размеры пневмораспределителей 3V310-08, 3V310-10

Расходные характеристики 3V310-08, 3V310-10

Расходные характеристики пневмораспределителя 3V310-08 Расходные характеристики пневмораспределителя 3V310-10
Расходные характеристики пневмораспределителя 3V310-08 Расходные характеристики пневмораспределителя 3V310-10

Пневмораспределитель 3V410-15

Пневмораспределитель 3V410-15Пневмораспределитель 3V410-15

Схема работы пневмораспределителей 3Vx10
Схема работы 3V410-15-NC

Схема работы пневмораспределителей 3Vx10
Схема работы 3V410-15-NO

Пневмораспределитель 3V410-15 - трехлинейный двухпозиционный (3/2) пневмораспределитель с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. С устройством, принципом работы и характеристиками данной модели вы можете ознакомиться на этой странице в таблицах выше.

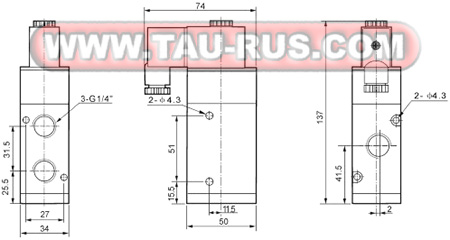

Габаритные и присоединительные размеры 3V410-15

Габаритные и присоединительные размеры пневмораспределителя 3V410-15

Расходные характеристики 3V410-15

Расходные характеристики пневмораспределителя 3V410-15
Расходные характеристики пневмораспределителя 3V410-15

Примеры маркировки для заказа:

3V210-08-NC - пневмораспределитель трехлинейный двухпозиционный (3/2) с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение, присоединительными отверстиями с резьбами G1/4", нормально закрытый.
3V310-10-NC - пневмораспределитель трехлинейный двухпозиционный (3/2) с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение, присоединительными отверстиями с резьбами G3/8", нормально закрытый.
